//Mikromaster 430

Hız Kontrol Cihazları

Motor hız kontrol cihazı tabanlı tüm uygulamaların kendine özgü gereksinimleri vardır. Micromaster 430 serisi, Siemens motor hız kontrol cihazlarının son derece esnek programlama yeteneği sayesinde her türlü sisteme çözüm getirecek imkanlar sunulmuştur. İşte bu her türlü uygulamaya uyum sağlayabilme yeteneği, ürünümüz MICROMASTER 430'un en önemli ayırt edici özelliklerinden birisidir. Tüm uygulamalara cevap verecek standart fonksiyonlarının yanısıra endüstriyel pompa ve fan uygulamaları için geliştirilmiş özel fonksiyonları da bulunmaktadır. Micromaster 430, özel operatör paneli sayesinde manuel ve otomatik çalıştırma modları arasındaki geçişleri kolaylıkla yapabilmektedir.

Kulanım Yerleri

Konveyör, fan, pompa ve üretim makinaları başlıca kullanım alanlarındandır.

MICROMASTER 430 - Teknik Veriler

Gerilim ve Güç Aralıkları

380-480 V, ± 10%, 3 AC, 7.5'den 250 kW'a kadar (10 - 300 HP aralığı)

İşletme Sıcaklığı

-10 °C ve +40 °C aralığı

Süreç Denetimi

Dahili PID Kontrolü

Kontrol Tipleri

FCC (Flux Current Control = Akı Akımı Kontrolü), Çoknoktalı Karakteristik (parametrelenebilir V/f Karakteristiği), V/f Karakteristiği

Girişler

6 dijital giriş, 2 analog giriş, 1 PTC/KTY giriş

Çıkışlar

2 analog çıkış, 3 röle çıkışı

Otomasyın Bağlantısı

SIMATIC S7-200'ya bağlantıdan TIA ile SIMATIC ve SOMOTION entegrasyonuna kadar tüm otomasyon ihtiyaçlarını karşılayabilecek ideal yardımcınız.

Özellikleri

Az yer kaplar

Kurulumu kolaydır

Birçok iletişim seçeneği

Yüksek kalkış momenti sğlayabilme

Akı akımı kontrolü (FCC) sayesinde değişken yüklerde dahi yüksek dinamizm

Birden fazla motorun bir cihazdan kumandası (kademeli devreye alma/çıkarma fonksiyonu)

Indeksli parametreleri sayesinde birden fazla programı bir cihaz içerisine yazabilme ve gereğinde aralarında geçiş yaparak farklı uygulamalara hızlı geçiş yapabilme özelliği

Uyuma fonksiyonu sayesinde ek enerji tasarrufu yapabilme

Pompaların kuru çalışmalarını algılayabilme özelliği

Ani duruşlar için kontrolü arttırılmış frenleme

Frekansı ve bant genişliği programlanabilir 4 atlama frekansı ile mekanik rezonans problemi yaşanan hızlarda çalışmaya izin vermeme özelliği

Hatadan ve/veya enerji kesintisinden sonra otomatik yeniden başlatma (restart) özelliği

Dönerken kalkış özelliği sayesinde motorun durmasını beklemeye gerek kalmadan çalışmaya başlayabilme

PTC/KTY girişi yöntemiyle motor ısısının değerlendirilmesi ve arttırılmış motor koruması

IT ağlarında kullanım için hazır altyapı

Dahili EMC filtreleri ile azaltılmış montaj zamanı.

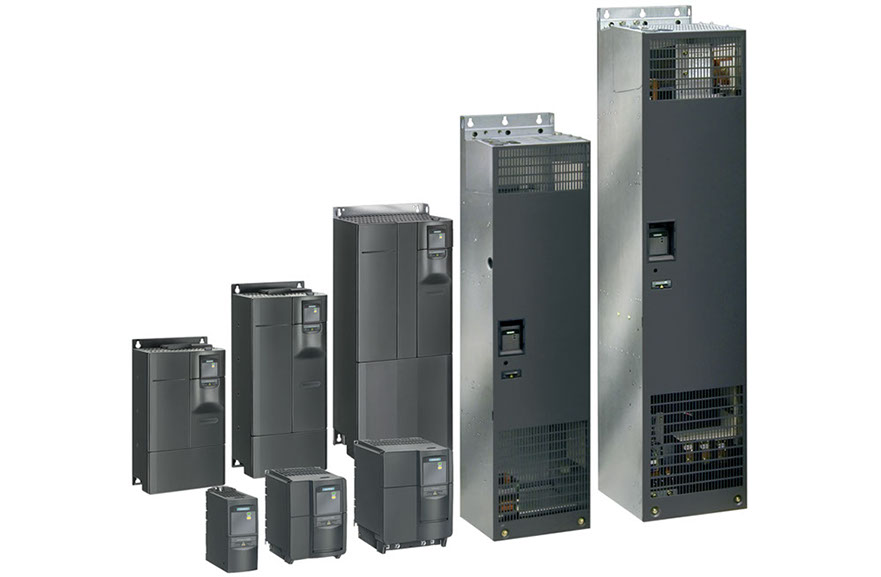

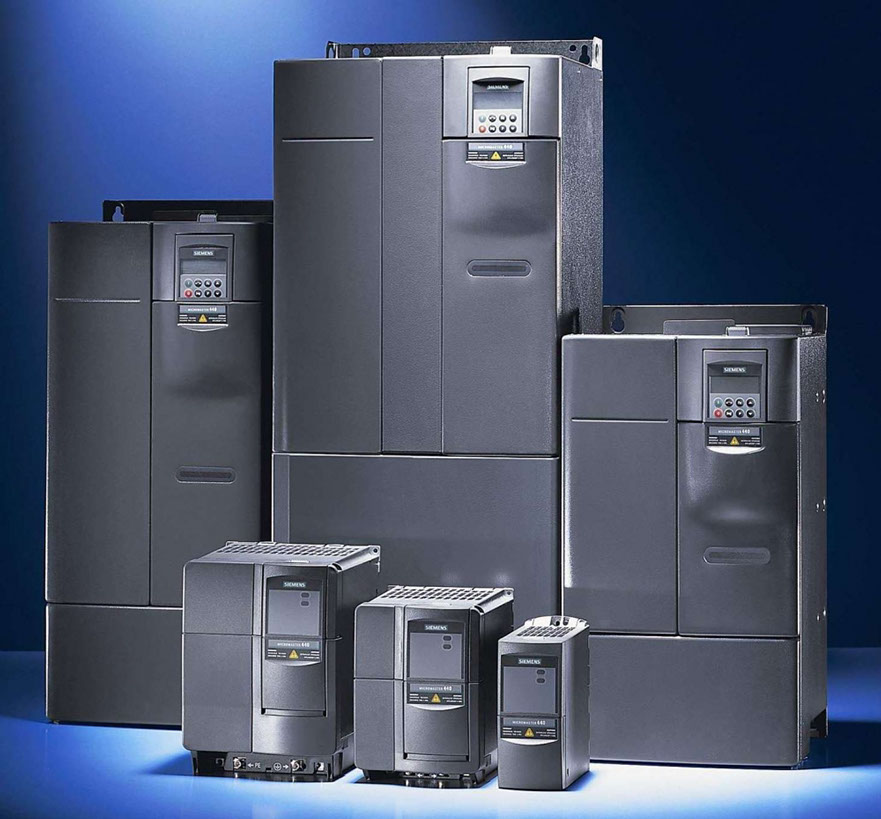

//Mikromaster 440

Hız Kontrol Cihazları

Birçok geliştirilmiş fonksiyon

Standart hız kontrol cihazı özelliklerinin yanı sıra kapalı çevrim vektör kontrolü sayesinde pozisyon kontrol gibi hassas hız kontrol uygulamalarını başarıyla yerine getirmektedir. Ayrıca dahili dinamik frenleme modülü sayesinde vinç ve asansör gibi rejeneratif yüklerin kontrolünde de etkin bir performans sergilemektedir.

Kulanım Yerleri

Konveyör, fan, pompa, üretim makinaları, vinç ve asansör başlıca kullanım alanlarındandır.

Özellikleri

Standart serilere göre daha geniş ürün yelpazesi; motor güç aralığı 0,12 kW / 250 kW

Daha fazla esneklik

Daha yüksek hassasiyet; düşük frekanslarda yüksek moment hassasiyeti yüksek doğrulukta başlatma/durdurma karakteristiği sağlayan hızlı cevap zamanları

Enkoder modülü sayesinde kapalı çevrim vektör moment kontrolü

Dahili dinamik frenleme modülü ile %100 inverter gücü ile frenleme, kapalı çevrim proses kontrolü için tümleşik PID çevrim kontrolü (katsayıları otomatik ayarlama seçeneği)

MICROMASTER 440 - Teknik Veriler

Gerilim ve Güç Aralıkları

200-240 V, ± 10%, 1 AC, 0.12'den 3 kW'a kadar (0.16 - 4 HP aralığı)

200-240 V, ± 10%, 0.12'den 45 kW'a kadar (0.16 - 60 HP aralığı)

380-480 V, ± 10%, 0.37'den 250'kW'a kadar (0.5 - 350 HP aralığı)

500-600 V, ± 10%, 0.75'den 90 kW'a (1.0 - 125 HP aralığı)

İşletme Sıcaklığı

0.12'den 75 kW'a kadar (0.16 HP - 100 HP aralığı) (CT): -10 °C ve +50 °C aralığı

90'dan 200 kW'a kadar (125 HP - 270 HP aralığı) (CT): 0 °C ve +40 °C aralığı

Süreç Denetimi

Dahili PID Kontrolü

Kontrol Tipleri

Kapalı çevrim vektör kontrol, FCC (Flux Current Control = Akı Akımı Kontrolü), Çoknoktalı Karakteristik (parametrelenebilir V/f Karakteristiği), V/f Karakteristiği

Girişler

6 dijital giriş, 2 analog giriş, 1 PTC/KTY giriş

Çıkışlar

2 analog çıkış, 3 röle çıkışı

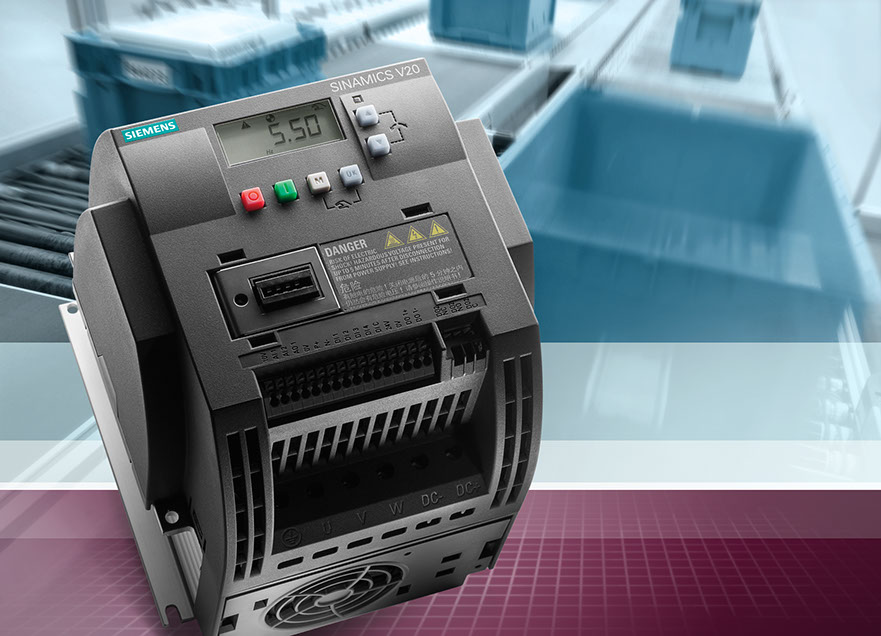

//SINAMICS V20

Hız Kontrol Cihazları

Kolay kullanım, düşük maliyet

SINAMICS V20, temel talepleri karşılayan kullanıcı dostu ve uygun fiyatlı AC motor hız kontrol cihazı Sinamics V20 serisi, basit kullanımı ve uygun fiyat avantajı ile Siemens hız kontrol ailesinin en yeni üyesidir.

Hızlı devreye alma, kolay kullanım, zor çevresel koşullara tam dayanıklılık ve maliyet avantajı Sinamics V20’yi tanımlayan anahtar kelimelerdir. Beş farklı gövde büyüklüğü ile 0,12 kW - 30 kW güç aralığındadır. Sinamics V20 serisi kompakt dizaynı haricinde sahip olduğu çeşitli opsiyonlar ile (harici temel operatör paneli, panel taşıma kiti, frenleme direnci vb.) genel uygulama ihtiyaçlarına tam olarak cevap verebilmektedir.

Endüstri’de yer alan fan, pompa, kompresör ve konveyörler Sinamics V20 hız kontrol cihazının temel uygulama alanlarıdır.

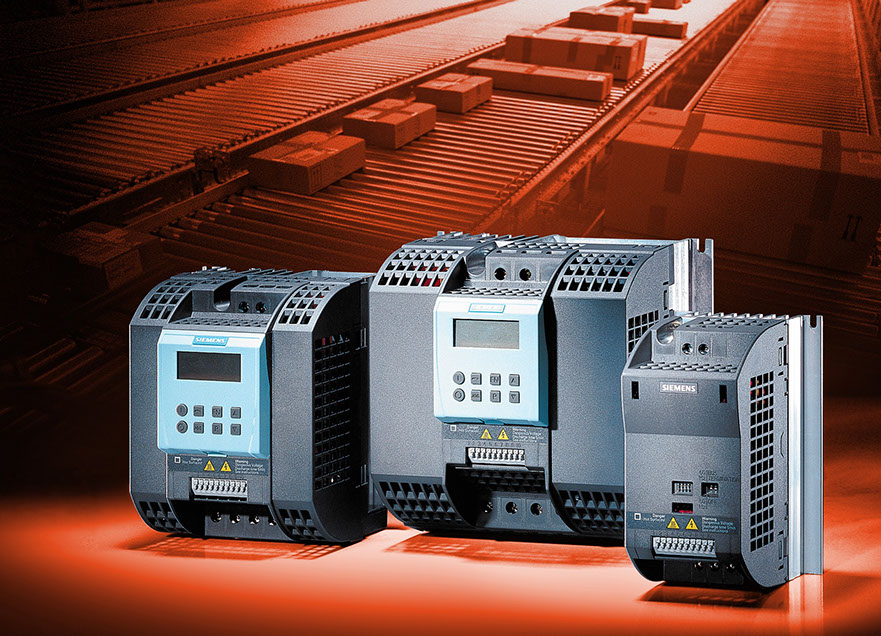

//SINAMICS G110

Hız Kontrol Cihazları

Esnek Yapı

SINAMICS G110'un üç dijital girişi, uygulamada ihtiyaç duyulabilecek her türlü esnekliği sağlamak üzere sınırlama olmaksızın programlanabilir. Sinamics G110 üzerindeki entegre DIP anahtarlar, şebeke frekansının kolaylıkla değiştirilmesini sağlayarak cihazın tüm dünyada kolaylıkla kullanılabilmesi imkanını sunar.

Bir kontaktör kadar kolay kurulum ve montaj

SINAMICS G110 motor hız kontrol cihazlarının terminalleri, kontaktörlerdeki gibi kullanıcı dostu bağlantı imkanı sunar ve herhangi bir kapağın yerinden oynatılmasına gerek kalmadan bağlantının tamamlanmasına izin verir.

SINAMICS G110, duvarlara ve panellere ya da DIN-montaj raylarına monte edilebilir. Opsiyonel çıkartılabilir BOP operatör paneli; parametreleme, çalıştırma, değer izleme gibi standart özelliklerinin yanı sıra, bir cihazdan diğerine kolaylıkla parametre kopyalama imkanı sunar.



Hızlı ve sade kurulum

SINAMICS G110'un kurulumu son derece kolaydır. Parametreler ve istediğiniz değerlere atayabileceğiniz giriş/çıkışlar, iki şekilde ayarlanabilir:

SINAMICS STARTER yazılımı ve PC bağlantı kiti kullanarak,

Opsiyonel çıkartılabilir BOP operatör panelini kullanarak. Eğer birkaç Sinamics G110 serisi sürücülere aynı parametreler kaydedilmesi gerekiyorsa, bir defa girilen ayarlar operatör paneli vasıtasıyla diğer inverterlere aktarılabilir.

Kullanım Yerleri

Pompa, fan, üfleyici, konveyör, hareketli reklam panoları, fabrika ve garaj kapı motorlarını sürme işlemleri gibi birçok uygulamada kullanılmaktadırlar.

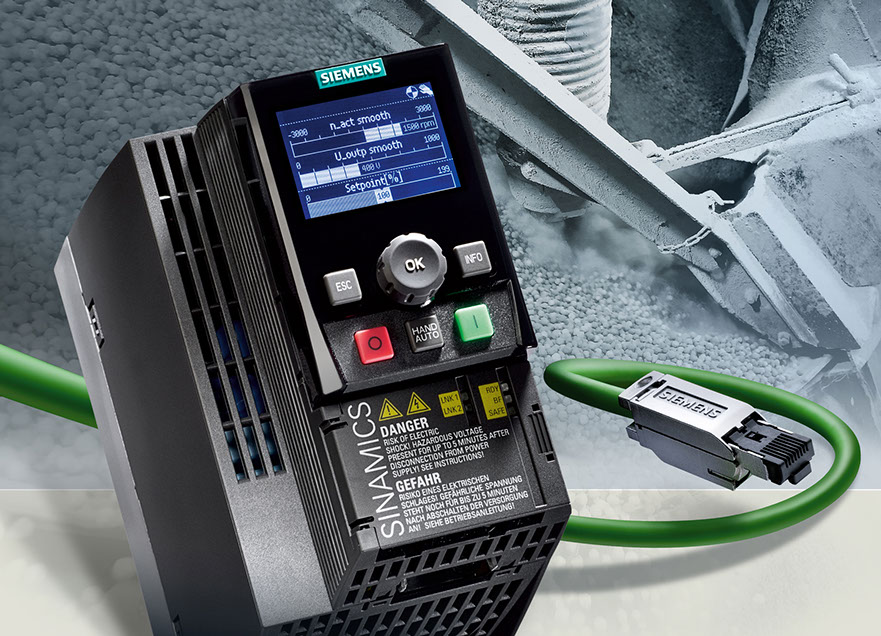

//SIMATIC G120C

Hız Kontrol Cihazları

Güçlü Fonksiyon Kompakt Dizayn

SINAMICS G120C kendi sınıfında ebat, hızlı devreye

alma, kolay kullanıcı kontrolü ve yüksek hata toleransı

açısından standartları yeniden tanımlamaktadır.

Gelişmiş açık çevrim vektör kontrolü, entegre edilmiş

safety fonksiyonları (STO), haberleşme seçenekleri (USS, MODBUS RTU, Profibus, Profinet, CANbus) ve parametre kopyalama için hafıza kartı Sinamics G120C serisinin benzersiz özelliklerinden sadece bir kaçıdır.

Üç çeşit gövde büyüklüğü ile SINAMICS G120C serisi,

400V gerilim seviyesinde 0.55kW’tan 18.5kW’a kadar

güç aralığını kapsamaktadır.

Kompakt tasarımı ile makina imalatçılarının ve satış

dağıtım kanallarının ihtiyaçlarını tam olarak karşılarken; uygulama alanlarını taşıyıcı bantlar, mikserler, ekstruderler, pompalar, fanlar, kompresörler ve genel iş makinelerine kadar genişletmektedir.

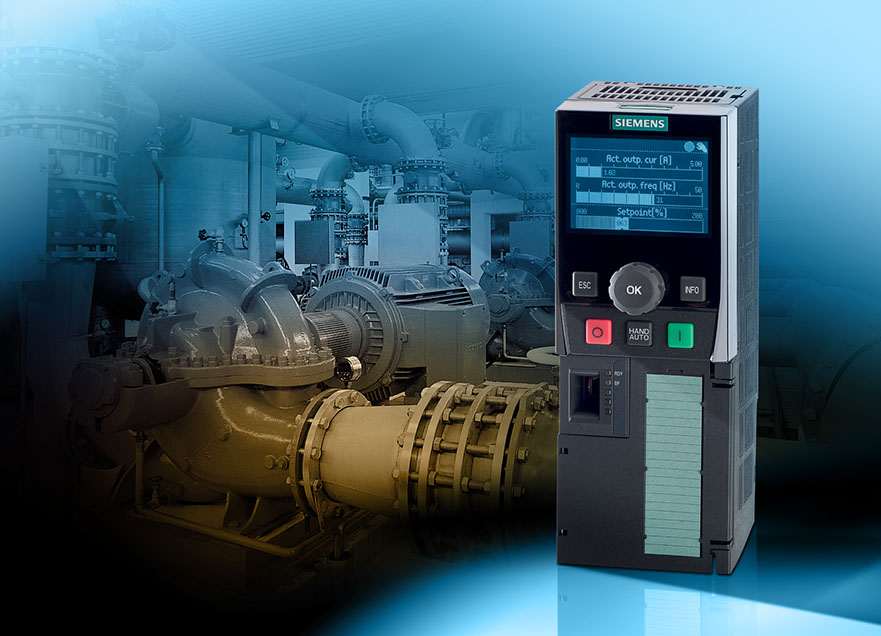

//SINAMICS G120

Hız Kontrol Cihazları

Sinamics G120 PM240 güç modülü, dahili frenleme

ünitesinin üst sınırını 132 kW’a kadar taşırken

Rejeneratif özelliğe sahip PM250 güç modülü,

frenleme esnasında ortaya çıkan enerjiyi frenleme

direncine ihtiyaç duymadan tekrardan şebekeye geri

verebilecek giriş güç katı teknolojisine sahiptir. Ayrıca

SINAMICS G120 PM250 güç modülleri, tüm güçlerde

%100 REJENERATİF çalışmaya uygun olup vinç,

asansör, aşağı yönlü konveyör gibi yerçekimine karşı

ve/veya yüksek ataletli yüklerin daha kısa sürelerde

durdurulması gibi yüklerde ortaya çıkacak frenleme

direnci ihtiyacına gerek olmaksızın, dirençte yakılarak

havaya atılacak bu enerjiyi, cihazın beslemesi

üzerinden şebekeye geri vermek suretiyle çok ciddi bir

enerji tasarrufu imkanı sunmaktadır.
