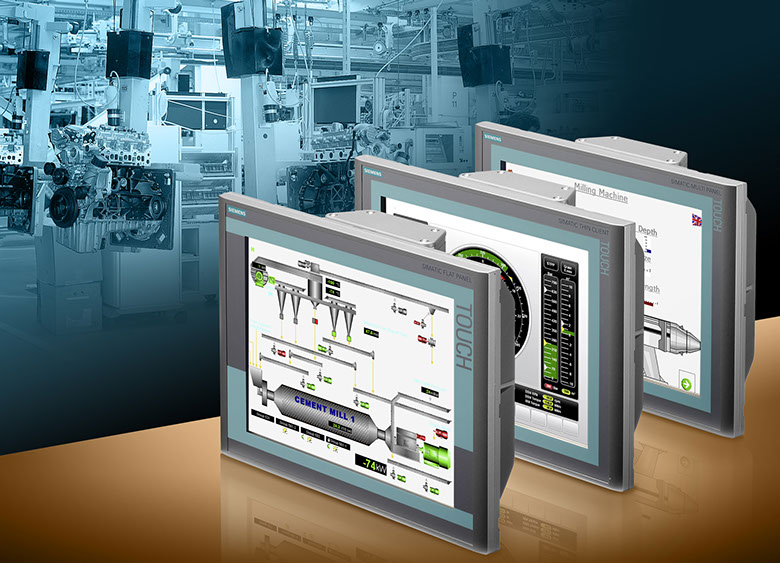

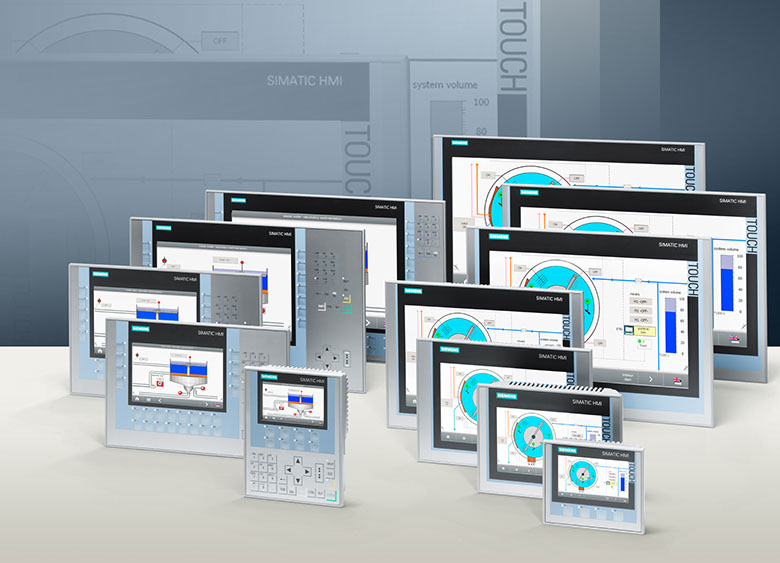

SIMATIC HMI Basic Paneller

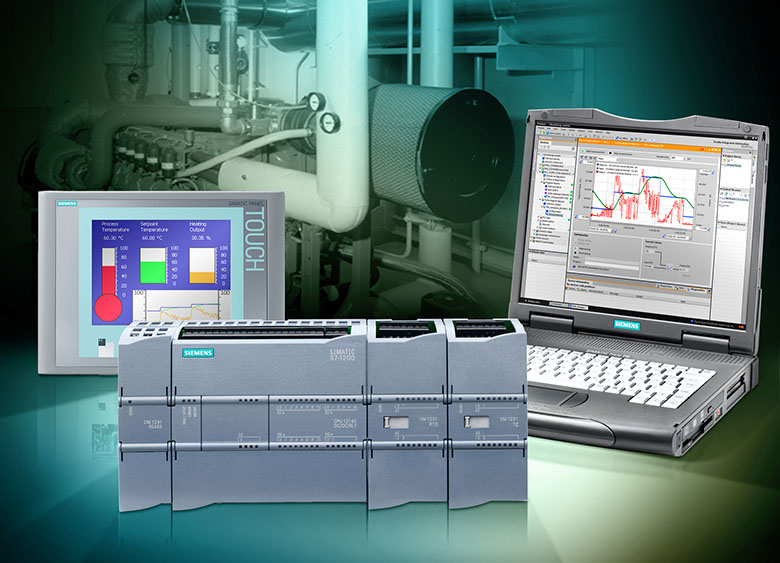

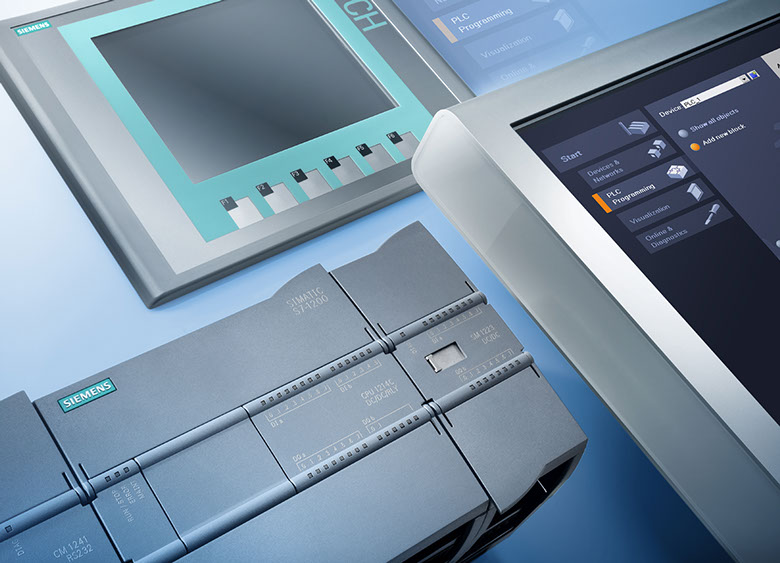

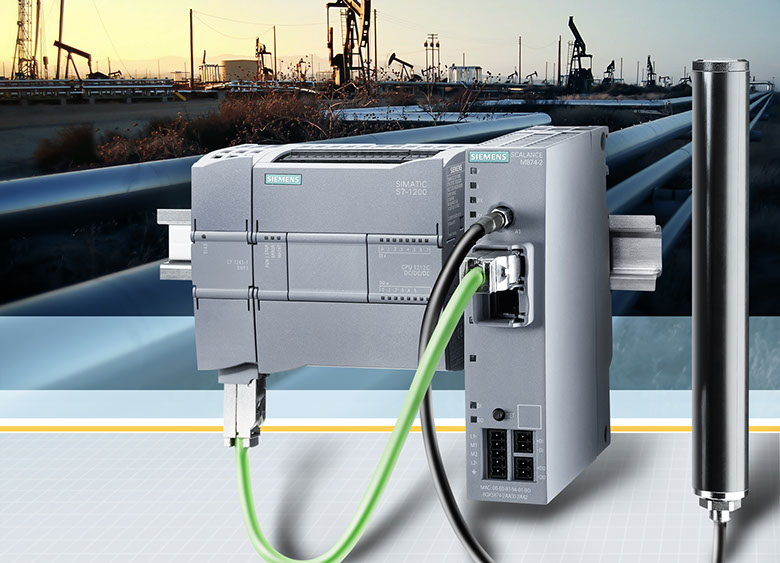

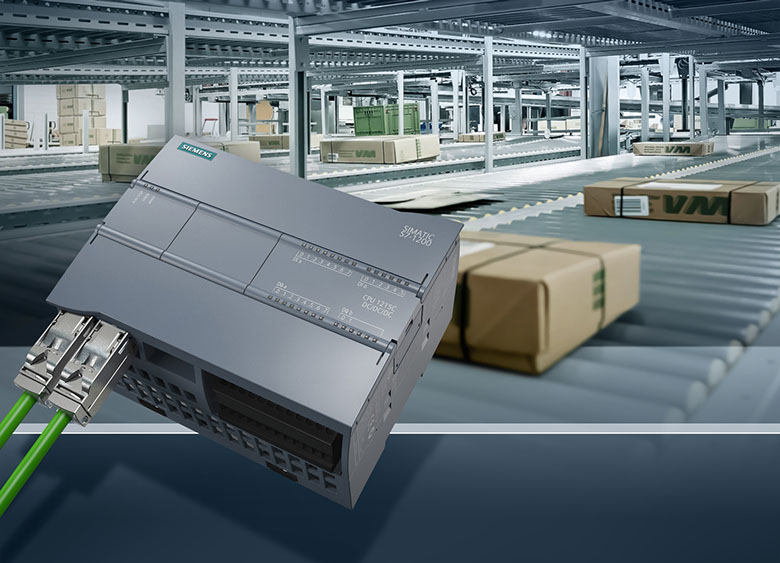

SIMATIC HMI Basic Paneller yeni SIMATIC S7-1200 kompakt kontrolör ile tam uyum sağlayacak şekilde tasarlanmıştır.



Kompakt uygulamalar için operatör paneller

SIMATIC HMI Basic Paneller yeni SIMATIC S7-1200 kompakt kontrolör ile tam uyum sağlayacak şekilde tasarlanmıştır. Optimize edilmiş performans ve fonksiyonlarıyla, çeşitli tipte ekran boyutuyla ve kolay upgrade için uyumlu montaj boyutuyla yeni SIMATIC Basic Paneller kompakt uygulamalar için spesifik görüntüleme ihtiyaçlarınızı karşılayacak bir çözüm sunar.



Optimize edilmiş performans ve fonksiyonlar

SIMATIC S7-1200 kompakt otomasyon uygulamaları için basit kontrol ve görüntüleme seçenekleri sunacak şekilde SIMATIC HMI Basic Panellerle mükemmel bir entegrasyon sağlar. Kontrolör ve HMI projelendirme yazılımı arasında kesintisiz entragrasyonla, SIMATIC STEP7 Basic ve SIMATIC WINCC Basic yazılımları ile en iyi sonuçları verecek mükemmel çözümler çok kısa bir sürede gerçekleştirilebilir.

Dokunmatik ekran ve tuşlar

SIMATIC Basic paneller sezgisel kullanım için dokunmatik ekrana sahiptir. 4", 6" veya 10" paneller dokunmatik ekrandan müdahale yanında dokunsal geribildirime sahip programlanabilir tuşlara sahiptir. Daha büyük bir ekrana sahip görüntüleme ihtiyacı için 15"'lik ekrana sahip panel de mevcuttur. IP65 koruma sınıfına sahip SIMATIC HMI Basic Paneller zor endüstri şartlarında kullanıma uygundur.



PROFINET portu

SIMATIC HMI Basic Paneller entegre PROFINET portuna sahiptir. Bu port kontrolör ile haberleşmeyi, parametre ve konfigürasyon verilerinin aktarımını için kullanılır. SIMATIC S7-1200 kontrolöre entegre PROFINET portu kontrolör ve SIMATIC HMI Basic panellerle etkileşimi kolay ve güvenilir kılar.



Yerden kazanç sağlayan dizayn, sağlam ve güvenilir

IP65 koruma sınıfıyla, SIMATIC HMI Basic paneller zor endüstri şartlarında kullanım için uygundurlar. Kompakt montaj boyutlarıyla yerin sınırlı olduğu uygulamalar için de kullanılabilirler. Yerin son derece sınırlı olduğu uygulamalarda, 4 ve 6" paneller dikey konfigüre ve monte edilebilir.



Fonksiyonlar

Bütün HMI Basic Paneller alarm sistemi, reçete yönetimi, trend fonksiyonu ve vektör grafiği gibi gerekli bütün fonksiyonlara sahiptir. Projelendirme yazılımı çok farklı tipte grafik ve objeyi barındıran kapsamlı kütüphaneye sahiptir. Kullanıcı ismi ve şifre ile yetkilendirme yanında farklı endüstrilerin ihtiyaçlarını karşılayacak kullanıcı yönetim sistemi mevcuttur.



Dünyanın her yerinde kulanım

Farklı norm ve regülasyonlara uyumlu ve birçok sertifikasyona sahip, asya ve slav alfabesini de destekleyen 32 kadar konfigurasyon dil desteğiyle SIMATIC HMI Basic Paneller dünyanın her yerinde kullanıma uygundur.

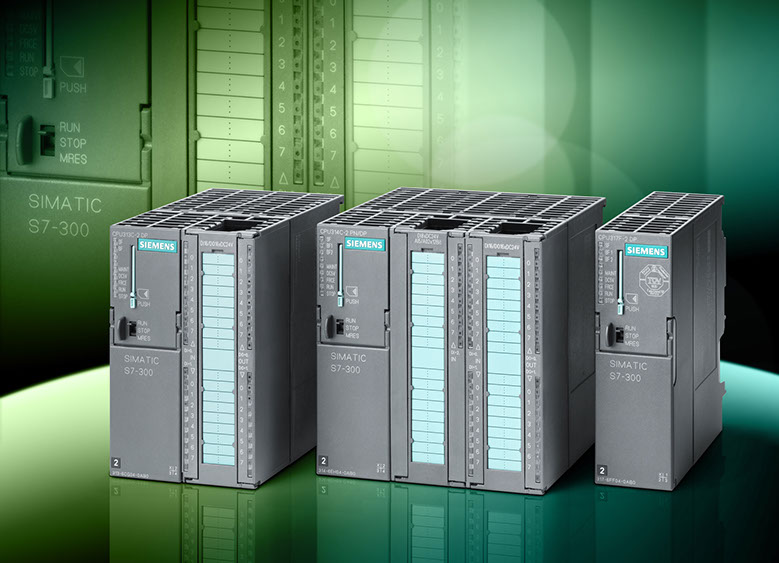

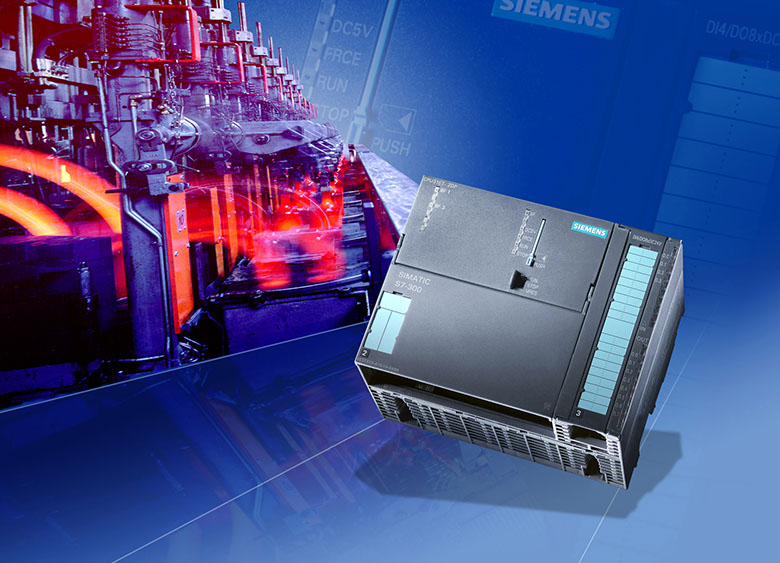

SIMATIC S7 300

Üretim endüstrisi için evrensel modüler kontrolör



SIMATIC S7 300 evrensel kontrolör üretim endüstrisinde özellikle otomotiv ve paketleme endüstrilerine yenilikçi çözümler için tasarlanmıştır. Bu modüller kontrolör merkezi ve dağıtılmış konfigürasyonlara en ideal otomasyon sistemleri olarak hizmet sunar. bu evrensel kontrolör içinde standart otomasyon sistemleri ile entegre edilebilir..

Güçlü, kompakt, uygun maliyet



SIMATIC S7-300 evrensel kontrolör montaj alanından kazanım sağlamakla birlikte modüler yapıya sahiptir. Geniş ürün yelpazesi ile gerek merkezi sistemlerin genişletilmesinde gerek göreve göre dağıtılmış yapıdaki sistemleri oluşturmasında kullanılabilir bunun yanı sıra uygun maliyetli yedek parça stokların tutulmasını kolaylaştırır. Etkileyici yenilikler dizileri ile, SIMATIC S7 300 evrensel kontrolör sizin ek yatırım ve bakım maliyetlerinizi koruyan entegre sistemlerdir.

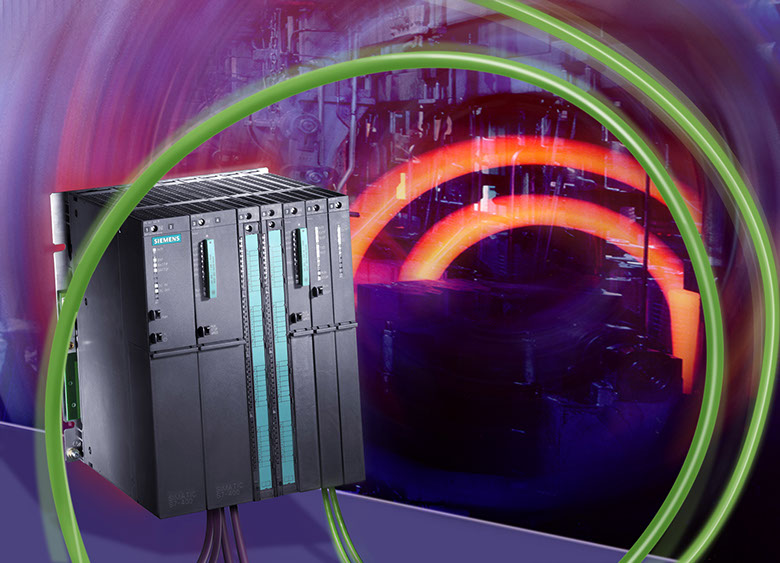

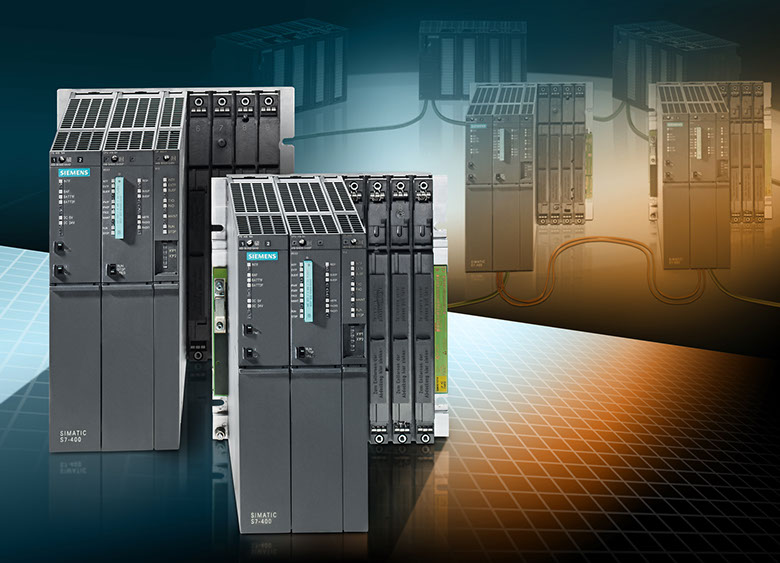

SIMATIC S7 400

Proses Kontrolör: Güçlü Performans



SIMATIC proses kontrolör serisinin bir parçası olan S7 400, üretim sahaları ve proses otomasyon sistem çözümleri için tasarlanmıştır. Bu proses kontrolörü proses endüstrisi için özellikle tipik verilerin yoğun olduğu görevler için idealdir.

Yüksek işlem hızı ve kararlı tepki süreleri imalat sanayinde yüksek hızlı makinelerde kısa çevrim sürelerini garanti eder.



Simatic ile daha güçlü otomasyon sistemleri

Üstün haberleşme kapasitesi ve entegre arabirimleri,tüm sistemlerin kordinasyonu gibi daha büyük görevlerde SIMATIC S7-400 proses kontrolörü idealdir.

Farklı CPU çeşitleri ile performansta ölçeklenebilirlik ve I/O kapasitelerinde yüksek seviye erişim sağlar. İlave olarak, proses kontrolör sinyal modülleri sistem çalışıyor iken takılabilir veya sökülebilir (hot swapping), daha kolay bir şekilde sistem genişletilebilir veya modüller değiştirilebilir.

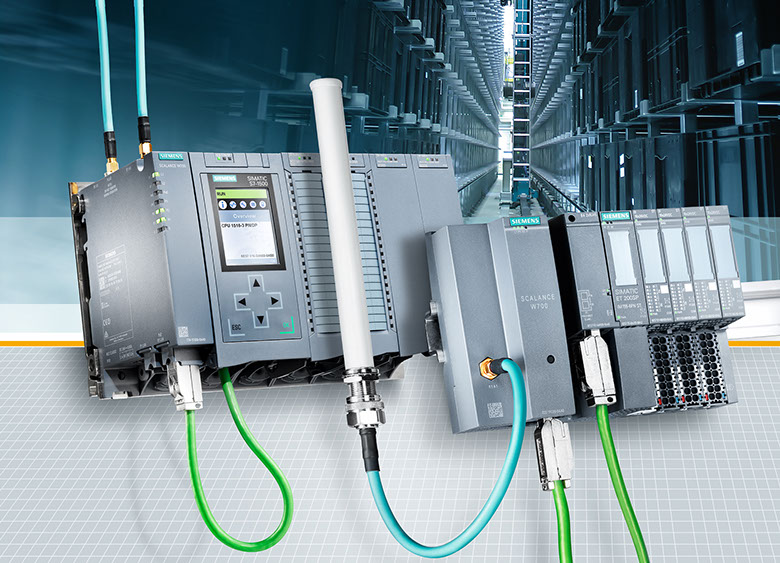

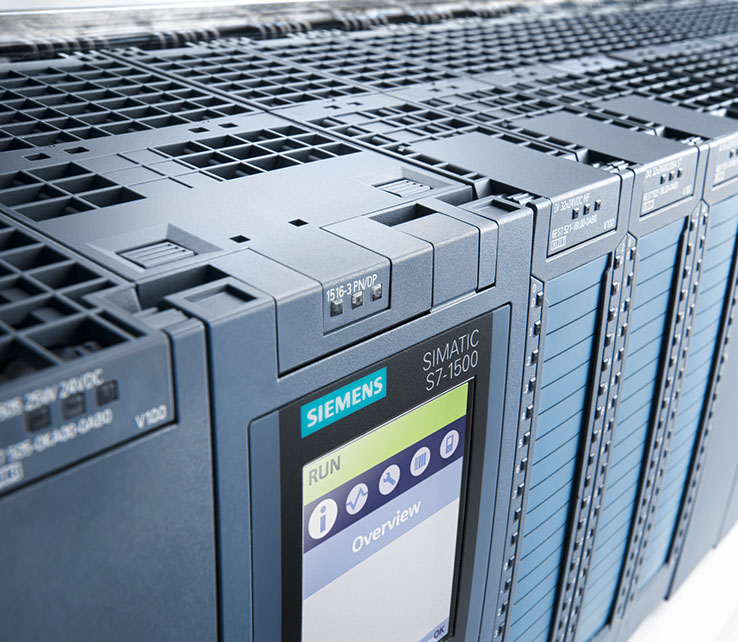

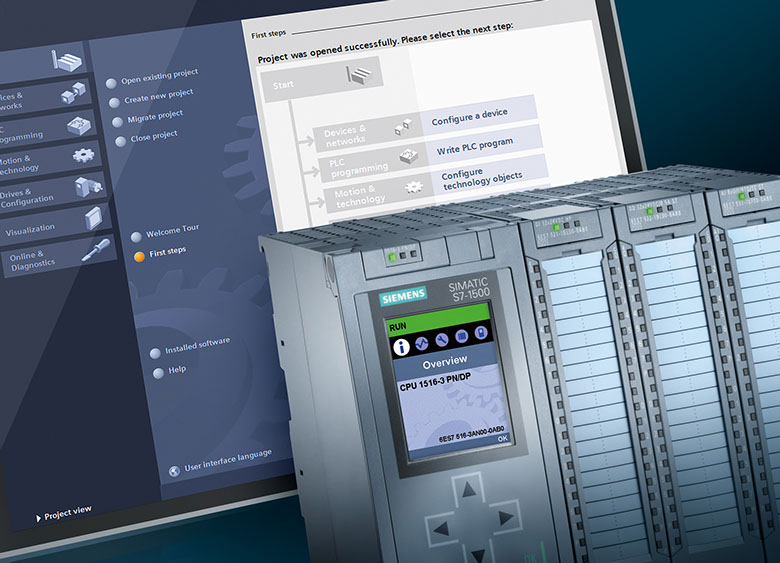

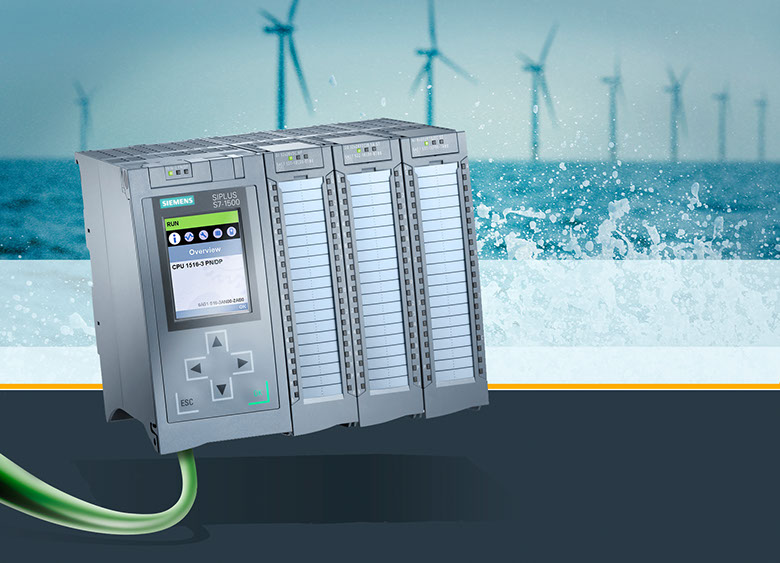

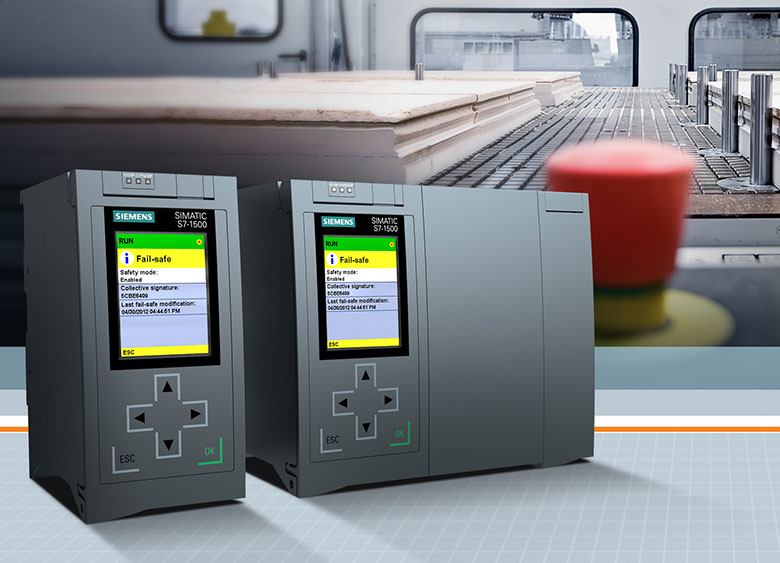

SIMATIC S7 1500

Yüksek üretkenlik ve verimlilik artışı



Barındırdığı pek çok yenilikle yeni SIMATIC S7-1500 kontrolör, maksimum verimlilik için yeni standartlar getiriyor. Böylelikle hem küçük makinelere hem de hız ve kararlılığın talep edildiği karmaşık sistemlere cevap verebiliyor.. SIMATIC S7-1500, maksimum mühendislik verimliliği için TIA Portal'a kesintisiz entegre edilmiştir.

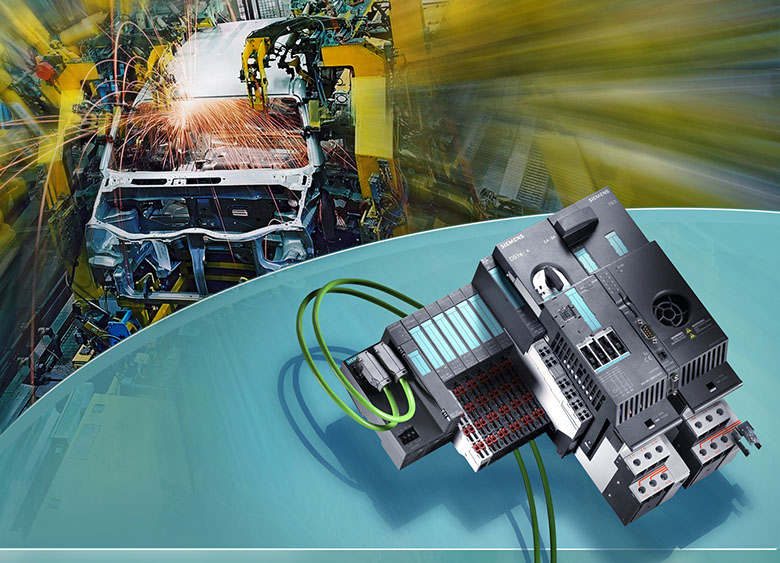

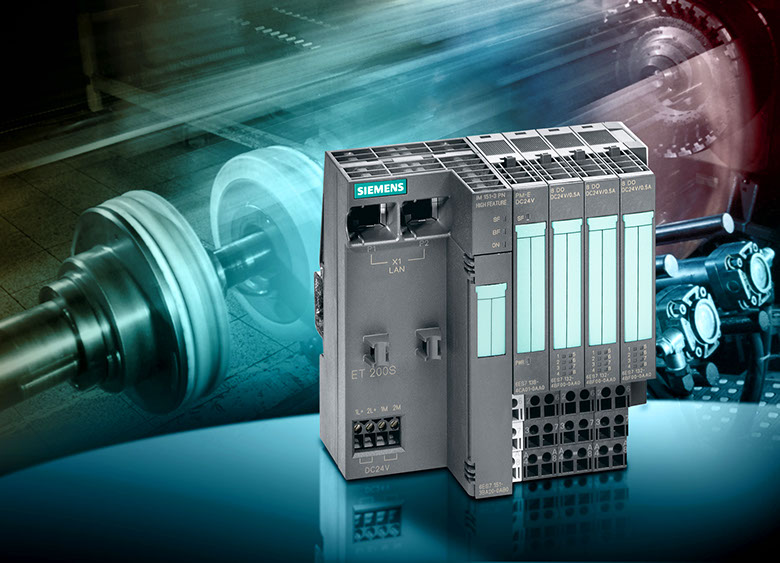

Siemens Simatic ET 200S



CPU işlevselliğine sahip yeni IM 151-8 PN/DP arayüzü ile birlikte dağıtılan ET 200S IO sistemi, Profinet üzerinde akıllı yapıların dağılımının ekonomik şekilde uygulanmasını sağlar. IM 151-8 PN/DP CPU, Simatic S7-300 CPU 314 temel alınarak tasarlanmıştır ve üzerinde bir Profinet iletişim arayüzü olmasının yanı sıra opsiyonel Profibus DP ana modülü ile de genişletilebilir. Bu nedenle bu modül, çevrebirimi kontrolünü Profinet ve Profibus üzerinde sağlar. ET 200S PN CPU aynı zamanda IM151-8F PN/DP arayüz modülü ile F versiyonu (Safety - emniyet) olarak da mevcuttur.

Yenilikler:

Hat yapısı ve PG işlevleri için 3 portlu (3xRJ45) Profinet arayüzü

IRT donanımlı Profinet için destek

Profinet IO - 128 IO aygıtı bağlanabilir

Simatic için yeni Profinet işlevleri

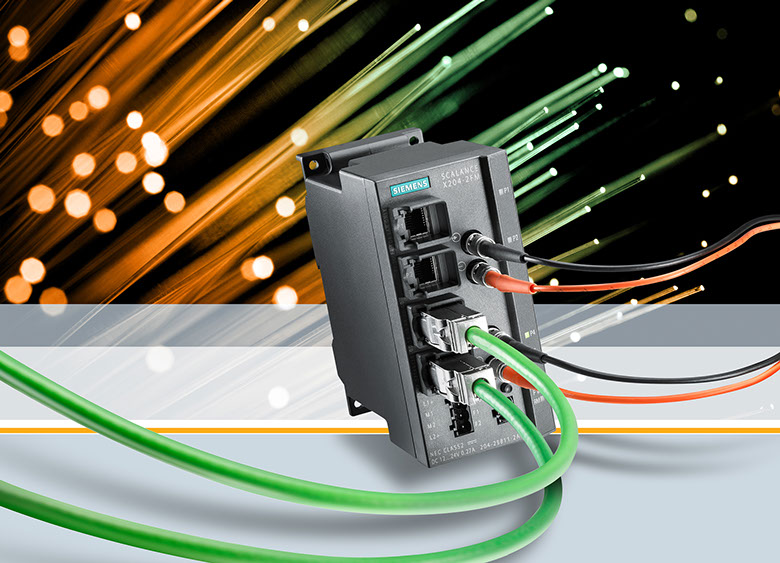

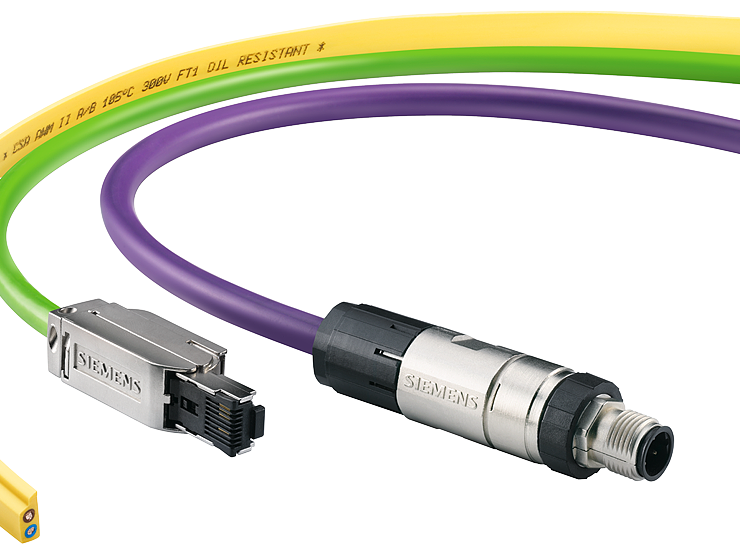

Simatic Net Haberleşme Sistemleri



Siemens, endüstriyel haberleşme ürünleri ve sistemleri ile işletme genelinde yüksek verimliliği sağlamaktır. SIMATIC Net gibi sınıfında en iyi ürün aileleri ile, kabul görmüş standartalara dayanan, geleceğe yönelik güçlü ve tam entegre data ağları uygulanabilmektedir. Geniş kapsamlı endüstriyel haberleşme çözümlerimiz ile, temel seviyede bir sensör bağlantı teknolojisinden, tüm işletmenin kalite ve üretim datalarının toplanıp, iletilmesine kadar olan tüm süreçlerde yüksek verimli ve tutarlı bir sistem kurulması sağlanabilmektedir.



SIMATIC NET ürün grubu, Endüstriyel Ethernet için sunduğu çok geniş kapsamlı ürün aileleri ile yüksek verimli endüstriyel veri ağları ve veri yolu sistemlerinin kurulmasını sağlamaktadır. Yüksek performanslı ve geleceğe yönelik network ürünlerimiz, zorlu endüstriyel şartlar altında güvenilirdirler ve hızlı kablolama teknoloji sayesinde sahada hızlı ve kolayca devreye alınabilmektedirler. Hatalara karşı koruma olan yedekli (Redundancy) yapıyla, networkler sürekli izlenebilirken ayrıca uyarı konsepti ile networklere sürekli erişim sağlanabilmektedir. SIMATIC NET ürün ailesi, hızlı bağlantı teknoloji sağlayan konektörler, bakır ve fiber profibus ve profinet kablolar, endüstriyel ethernet switchleri, kablosuz (wireless) haberleşme cihazları, kablosuz haberleşme ürünleri için anten ve aksesuarları, uzaktan erişim ve teleservis ayrıca telekontrol (RTU) uygulamaları için GSM, GPRS, 3G modemler ve networkler için VPN, Firewall yapabilen güvenlik ürünlerine kadar çok geniş ürünleri sunmaktadır.



Otomasyon sistemlerinde kullanılan tüm saha cihazları, kontrolörler ve PC sistemleri arasındaki iletişimi sağlayan ürünler.



AS-interface

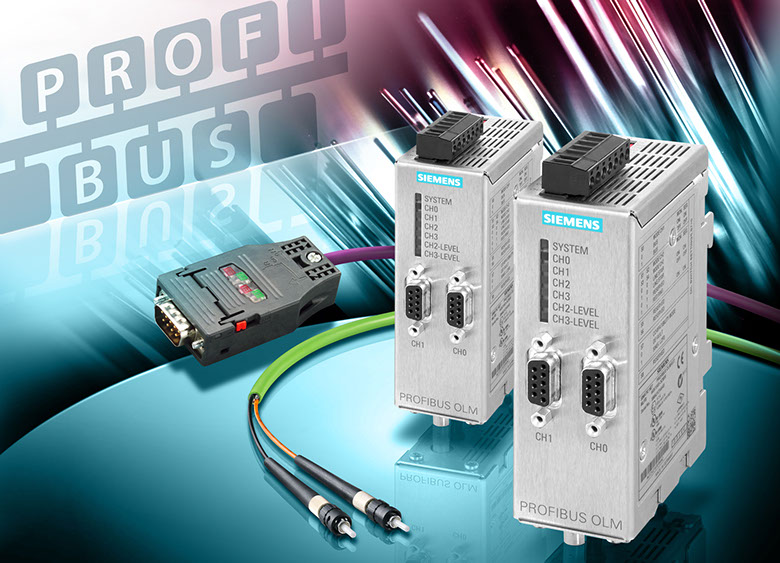

PROFIBUS

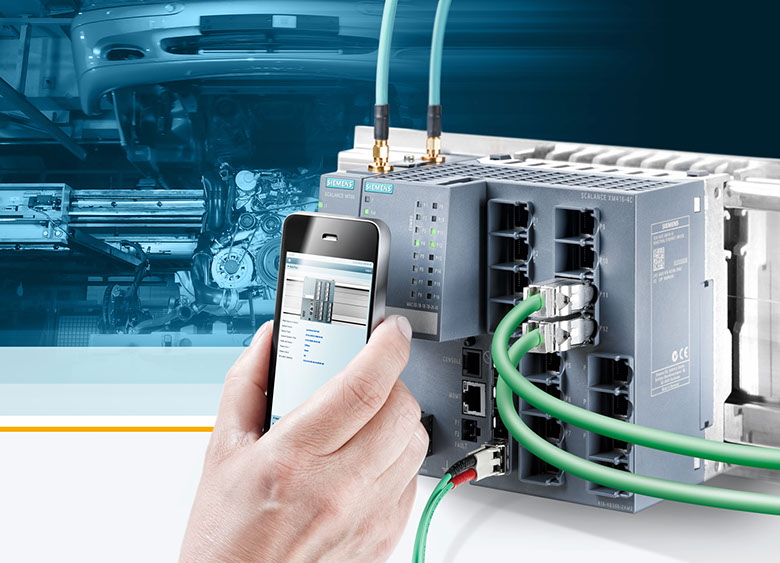

Endüstriyel ethernet

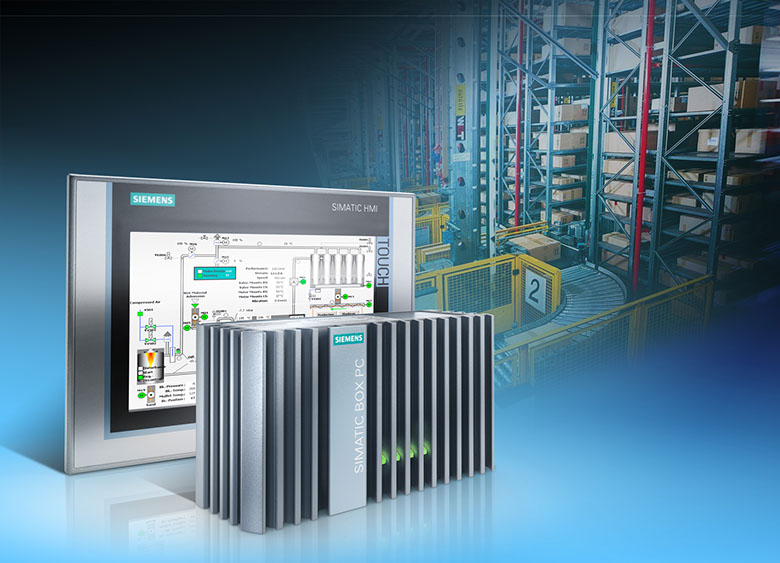

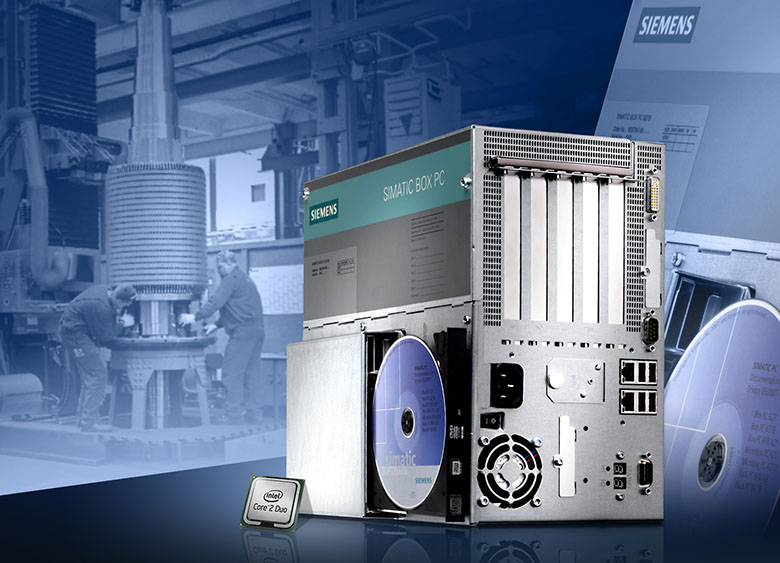

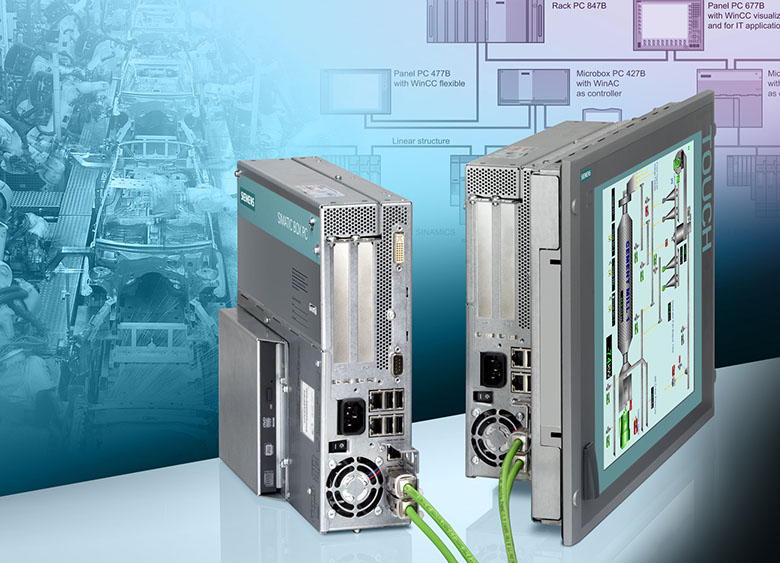

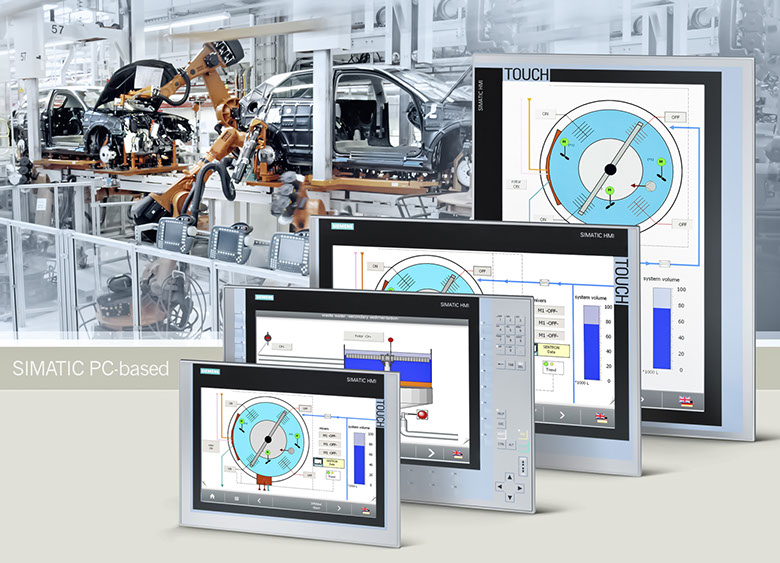

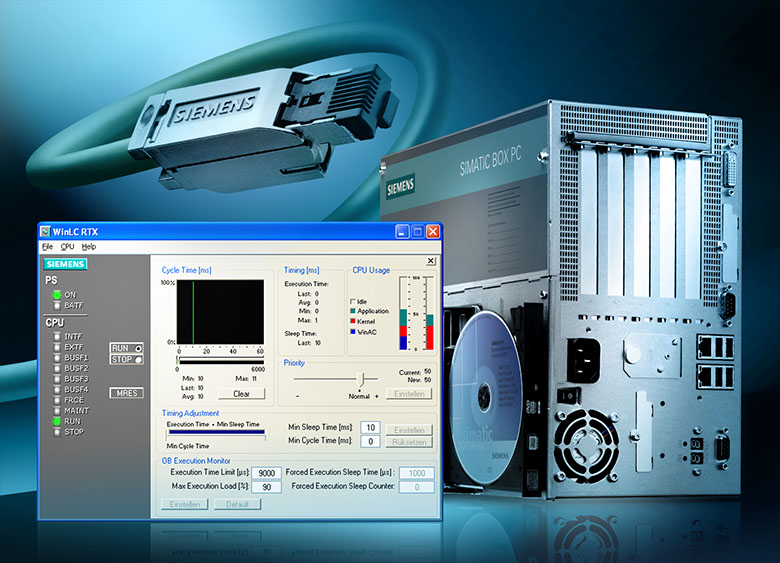

SIMATIC PC BAZLI OTOMASYON



SIMATIC PC-based kontrol

• PC tabanlı kontrolörler S7 ailesinin bir üyesidir.

• Özellikle data işleme, haberleşme, görüntüleme, teknoloji ve kontrol bir PC üzerinde

 entegre bir çözüm yapılmak istendiğinde

Versiyonlar:

• SIMATIC WinAC Software PLC’ler

 Esnek ve entegrasyon kabiliyeti yüksek uygulamalar

• SIMATIC WinAC ODK

 Software kontrolörler içine teknolojik fonksiyonların hızlı ve esnek bir şekilde ilave

 edilmesine olanak tanır.

Özellikler:

• Standart PC üzerinde, Windows 2000 veya Windows XP Prof. gerekir

• SIMATIC S7 ile %100 kod uyumlu

 Step7 ile programlanır, programlar diğer S7 kontrolörler üzerinde hiçbir değişiklik

 yapılmadan kullanılabilir.

• Ofis ortamıyla entegrasyon için standart arabirimler kullanır.

• Çözüme özel teknolojik donanım ve yazılımlar ile açık arabirimler vasıtasıyla

 entegre edilir.





SIMATIC YAZILIMLARI

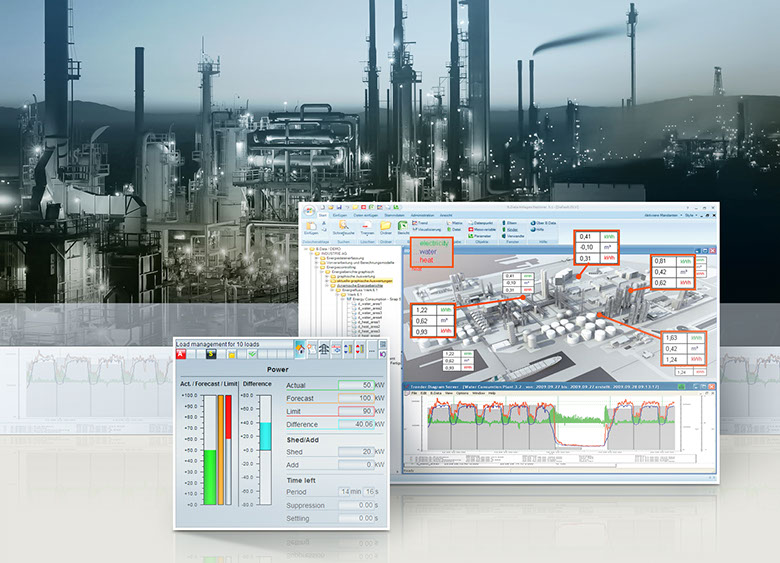

SIMATIC WinCC Versiyon 7.0

En yüksek seviyede işletme konforu sunan güçlü, ölçeklendirilebilir Scada Yazılımı...



SIMATIC WinCC V 7.0 -

En yüksek seviyede işletme konforu sunan güçlü, ölçeklendirilebilir Scada Yazılımı

Son Teknoloji Ürünü Tasarım

SIMATIC WinCC Vista'ya uyumludur.

WinCC Versiyon 7.0 ile ilgili en belirgin yenilik Windows

Vista Look & Feel özelliğidir.

Versiyon 7.0'nın geliştirilmesindeki amaçlardan birisi de ergonomi ve işletim güvenliği konusunda etkin iyileştirmeyi sağlamak için en yeni Windows işletim sisteminin olanaklarını kullanmak olmuştur.

Bununla birlikte, WinCC Versiyon 7.0, Windows XP Professional SP 2 ve Windows Server 2003 işletim sistemleri altında da çalışır.



WinCC Sürüm 7.0

Yeni WinCC Kontrol Objeleri

Geliştirilmiş fonksiyonlar ve aynı Look & Feel ile, WinCC kontrolleri Versiyon 7.0 ile tamamen yeniden tasarlanmıştır.



Object Oriented Projelendirme

WinCC faceplate teknolojisi Versiyon 7.0 ile daha da geliştirilmiştir. Modülerlik ve object oriented yapı yeniden kullanımı garanti altına alır.



Çok Yönlü

Versiyon 7.0 metinlerin import, export edilmesini daha kullanışlı hale getiren gelişmiş bir editor (Text Distributor), Allen Bradley PLC'ler ve Modbus haberleşmesi için iki yeni sürücü ve WinCC/Connectivity Pack'de yenilikler sunar.

Best Clone Watches

Web Konseptleri

WinCC/Web Navigator ve WinCC/Data Monitor opsiyonunun yeni versiyonları Web tabanlı HMI uygulamalarında daha fazla işletim kolaylığı, işlevsellik ve güvenlik sunar.

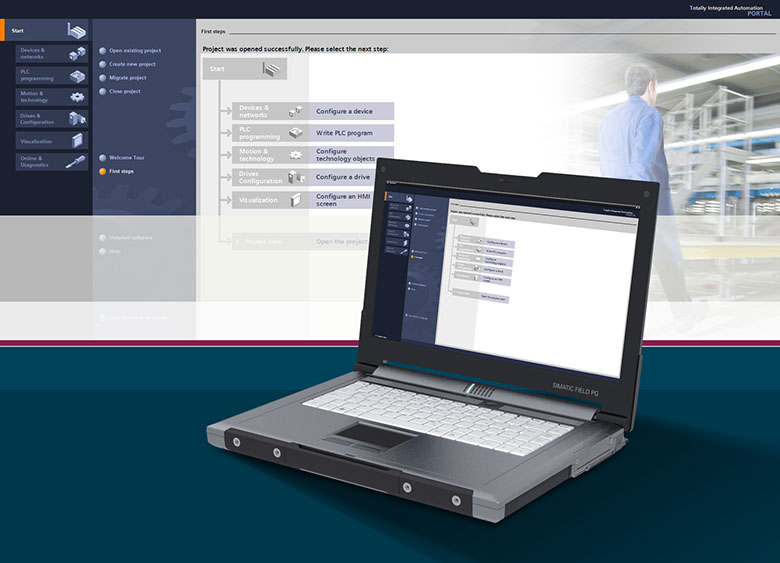

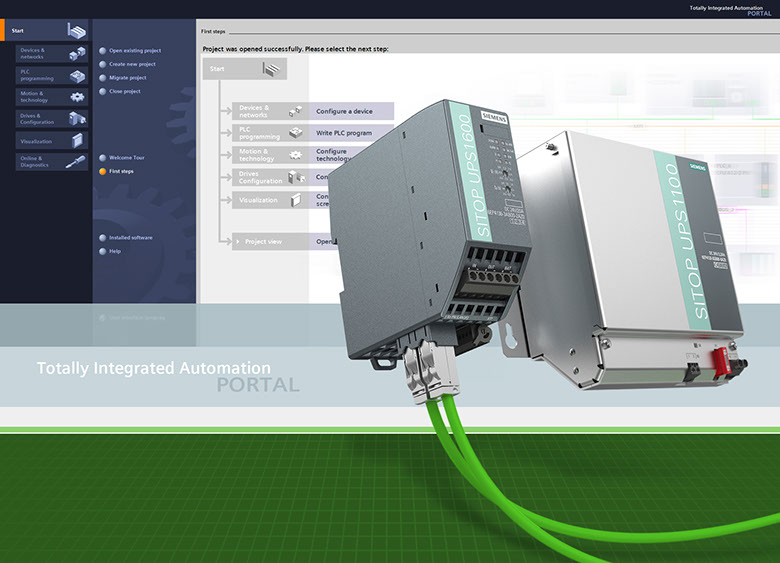

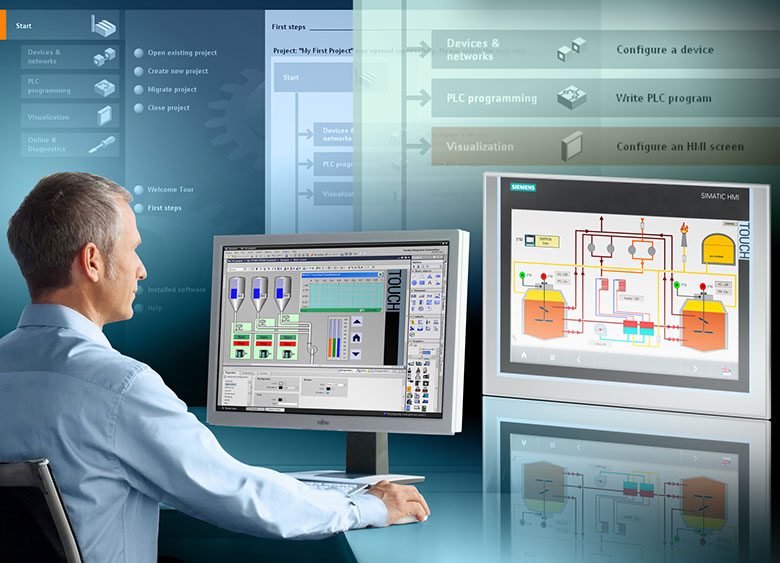

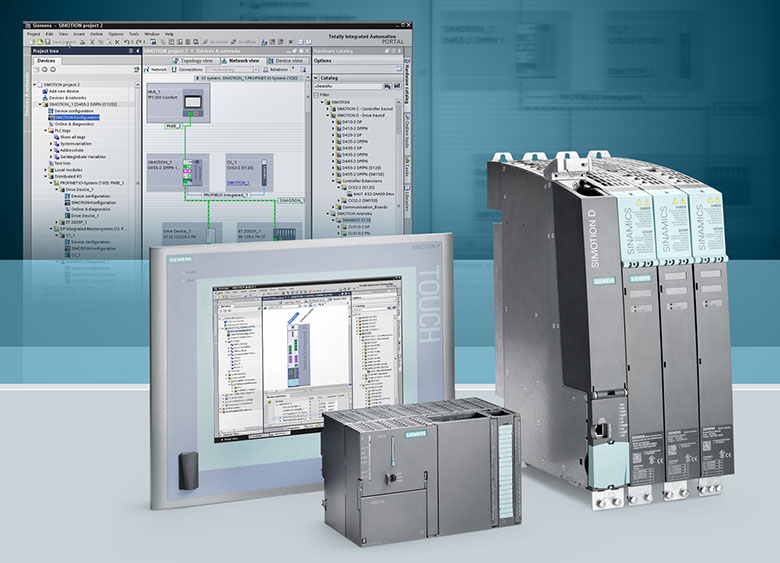

TIA PORTAL



Totally Integrated Automation Portal



Totally Integrated Automation Portal ile (TIA Portal) Siemens mühendisliği tekrar tanımlamıştır. TIA Portal en yüksek seviyede sezgisel ve etkin projelendirmeye izin veren ispatlanmış mühendislik platformudur ve tek bir bilgisayar ekranından tüm değer tedarik zincirindeki otomasyon süreçlerinizi optimum şekilde tasarlamanızı mümkün kılar. Bu çığır açıcı yenilik hem daha etkin çalışmanızı sağlar, hem de üretkenliğinizi ve rekabetçi avantajınızı artırır.

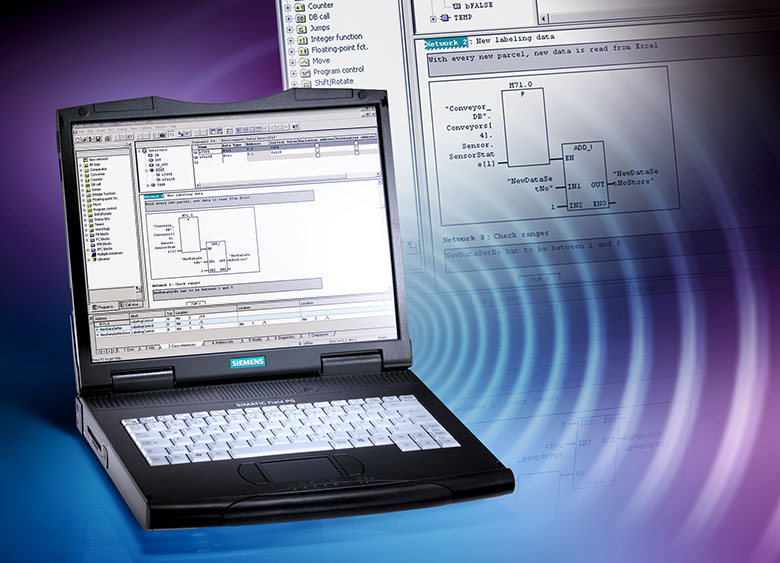

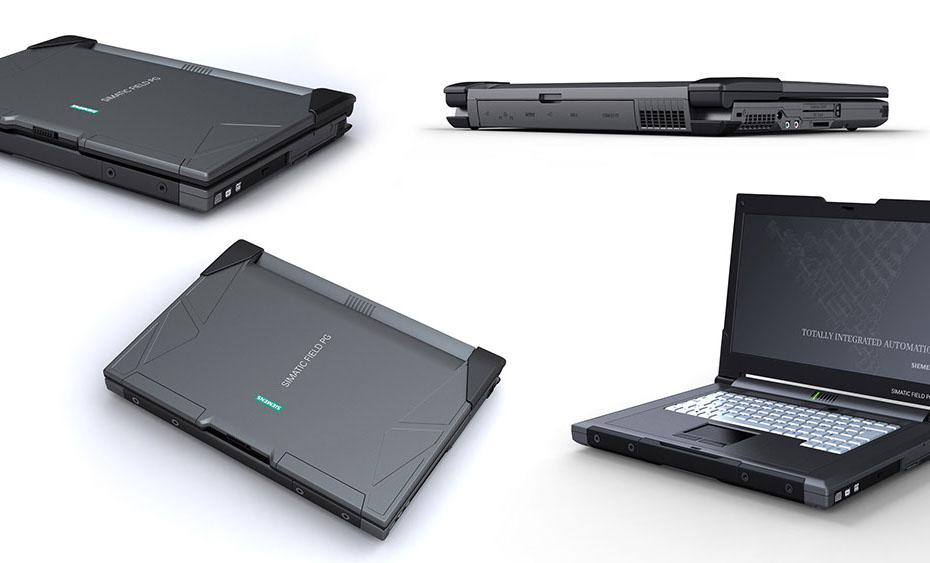

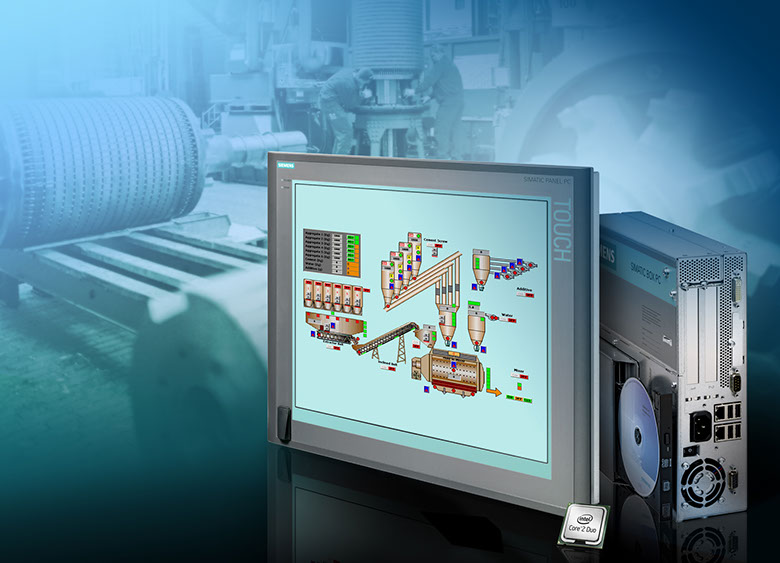

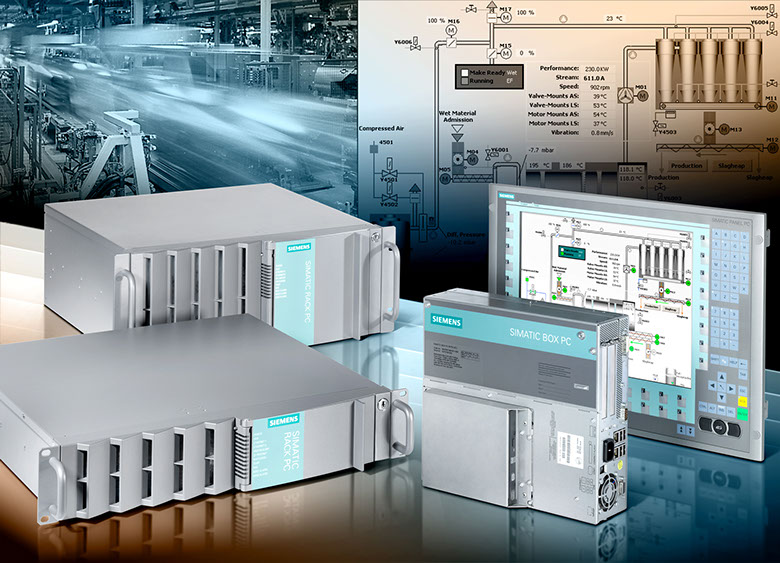

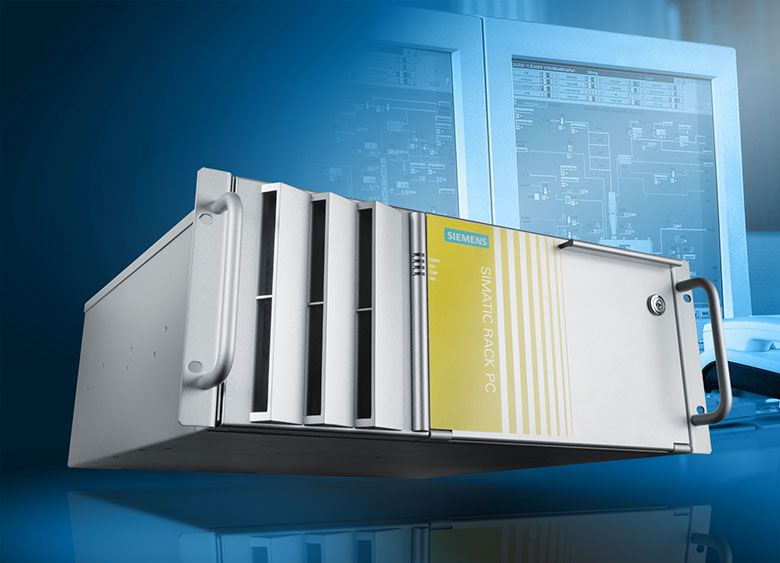

SIMATIC PROGRAMLAMA CİHAZLARI

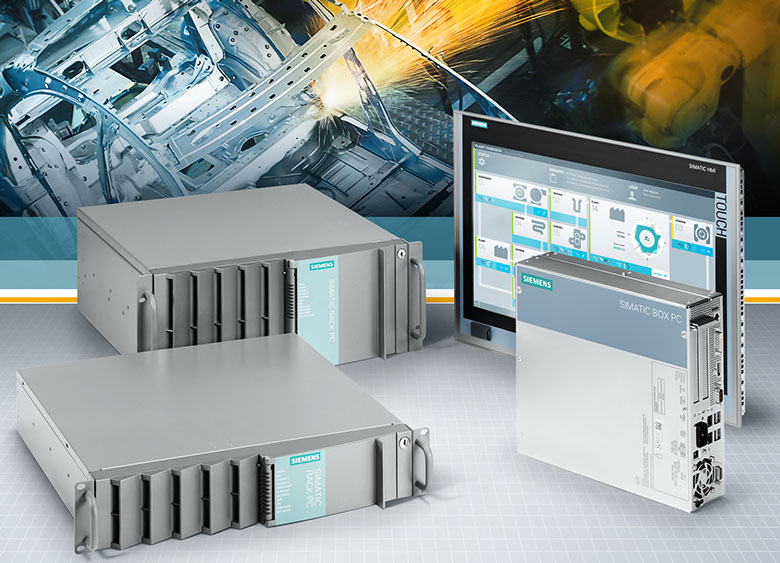

Endüstriyel Bilgisayarlar ve Monitörler

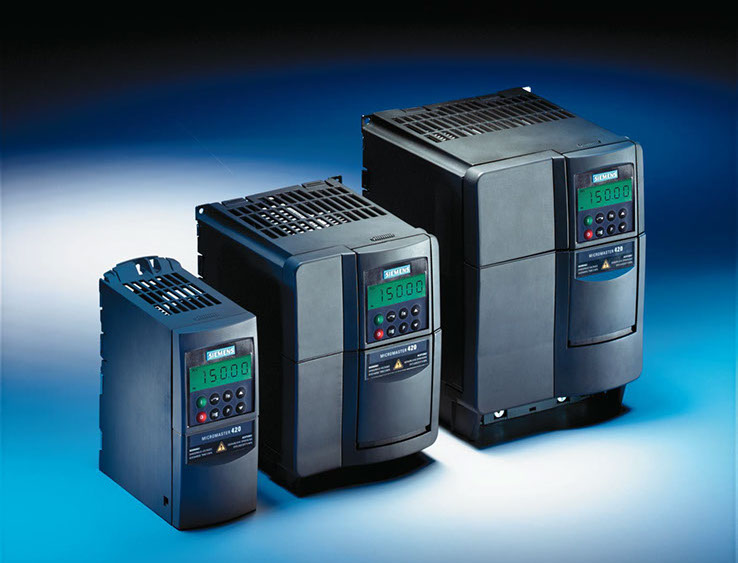

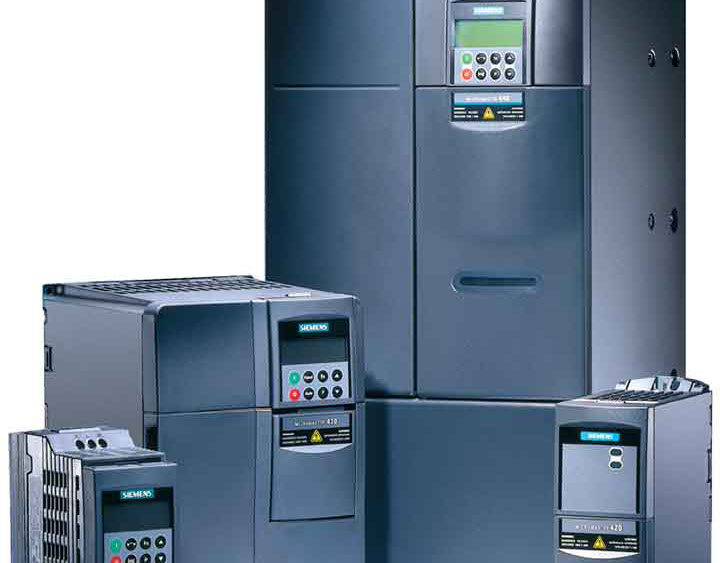

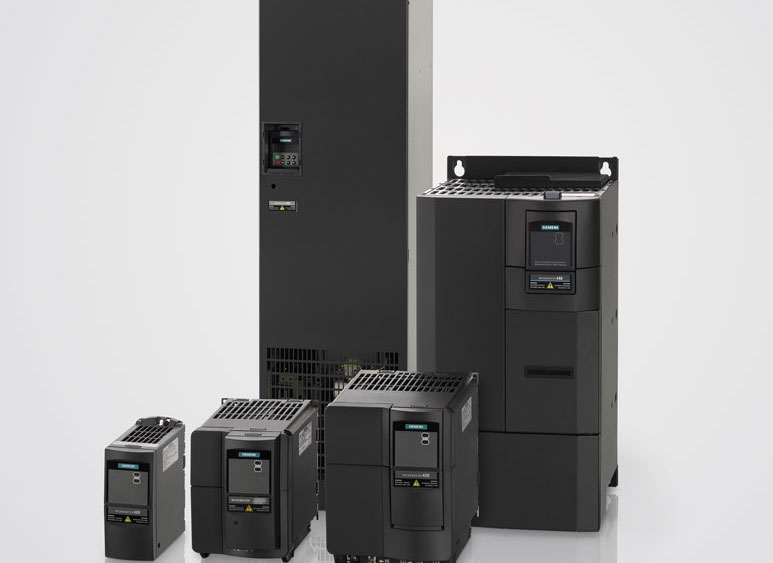

 MICROMASTER 420



Basit, esnek, modüler

MICROMASTER 420 frekans inverteri ile, daima tam ihtiyaciniz olan cihazi elde edeceksiniz. Bu, modüler tasarimin bir sonucudur. Genis yelpazeli seçenekler arasindan sadece gerekli olan modüllerin takilmasiyla, isinize özgü bir tasarim kolayca olusturulabilir. Kurulumu, baglantisi, hizmete alinmasi, işletimi ve parametrizasyonu basittir.

Kulanım Yerleri

Konveyör, fan, pompa ve üretim makinaları başlıca kullanım alanlarındandır.

Özellikleri

0.12 kW'tan 11 kW'a kadar güç araligi

İlave fonksiyonlar sağlayan kontrol birimleri, takilabilir kontrol ve haberleşme panelleri sayesinde basit devreye alma ve işletim kolaylığı

İleri derecede esneklik

PROFIBUS DP veri yolu üzerinden kolay haberleşme

Bütünleşik üst seviye otomasyon sistemi ile daha hızlı veri transferi

MICROMASTER 430

Akısal Vektör Kontrollü Standart Seri





Motor hız kontrol cihazı tabanlı tüm uygulamaların kendine özgü gereksinimleri vardır. Micromaster 430 serisi, Siemens motor hız kontrol cihazlarının son derece esnek programlama yeteneği sayesinde her türlü sisteme çözüm getirecek imkanlar sunulmuştur. İşte bu her türlü uygulamaya uyum sağlayabilme yeteneği, ürünümüz MICROMASTER 430'un en önemli ayırt edici özelliklerinden birisidir. Tüm uygulamalara cevap verecek standart fonksiyonlarının yanısıra endüstriyel pompa ve fan uygulamaları için geliştirilmiş özel fonksiyonları da bulunmaktadır. Micromaster 430, özel operatör paneli sayesinde manuel ve otomatik çalıştırma modları arasındaki geçişleri kolaylıkla yapabilmektedir.

Kulanım Yerleri

Konveyör, fan, pompa ve üretim makinaları başlıca kullanım alanlarındandır.

MICROMASTER 430 - Teknik Veriler

Gerilim ve Güç Aralıkları

380-480 V, ± 10%, 3 AC, 7.5'den 250 kW'a kadar (10 - 300 HP aralığı)

İşletme Sıcaklığı

-10 °C ve +40 °C aralığı

Süreç Denetimi

Dahili PID Kontrolü

Kontrol Tipleri

FCC (Flux Current Control = Akı Akımı Kontrolü), Çoknoktalı Karakteristik (parametrelenebilir V/f Karakteristiği), V/f Karakteristiği

Girişler

6 dijital giriş, 2 analog giriş, 1 PTC/KTY giriş

Çıkışlar

2 analog çıkış, 3 röle çıkışı

Otomasyın Bağlantısı

SIMATIC S7-200'ya bağlantıdan TIA ile SIMATIC ve SOMOTION entegrasyonuna kadar tüm otomasyon ihtiyaçlarını karşılayabilecek ideal yardımcınız.

Özellikleri

Az yer kaplar

Kurulumu kolaydır

Birçok iletişim seçeneği

Yüksek kalkış momenti sğlayabilme

Akı akımı kontrolü (FCC) sayesinde değişken yüklerde dahi yüksek dinamizm

Birden fazla motorun bir cihazdan kumandası (kademeli devreye alma/çıkarma fonksiyonu)

Indeksli parametreleri sayesinde birden fazla programı bir cihaz içerisine yazabilme ve gereğinde aralarında geçiş yaparak farklı uygulamalara hızlı geçiş yapabilme özelliği

Uyuma fonksiyonu sayesinde ek enerji tasarrufu yapabilme

Pompaların kuru çalışmalarını algılayabilme özelliği

Ani duruşlar için kontrolü arttırılmış frenleme

Frekansı ve bant genişliği programlanabilir 4 atlama frekansı ile mekanik rezonans problemi yaşanan hızlarda çalışmaya izin vermeme özelliği

Hatadan ve/veya enerji kesintisinden sonra otomatik yeniden başlatma (restart) özelliği

Dönerken kalkış özelliği sayesinde motorun durmasını beklemeye gerek kalmadan çalışmaya başlayabilme

PTC/KTY girişi yöntemiyle motor ısısının değerlendirilmesi ve arttırılmış motor koruması

IT ağlarında kullanım için hazır altyapı

Dahili EMC filtreleri ile azaltılmış montaj zamanı.

MICROMASTER 430 yatırım ve operasyon bazında değerlendirildiğinde ekonomik ve verimlidir.

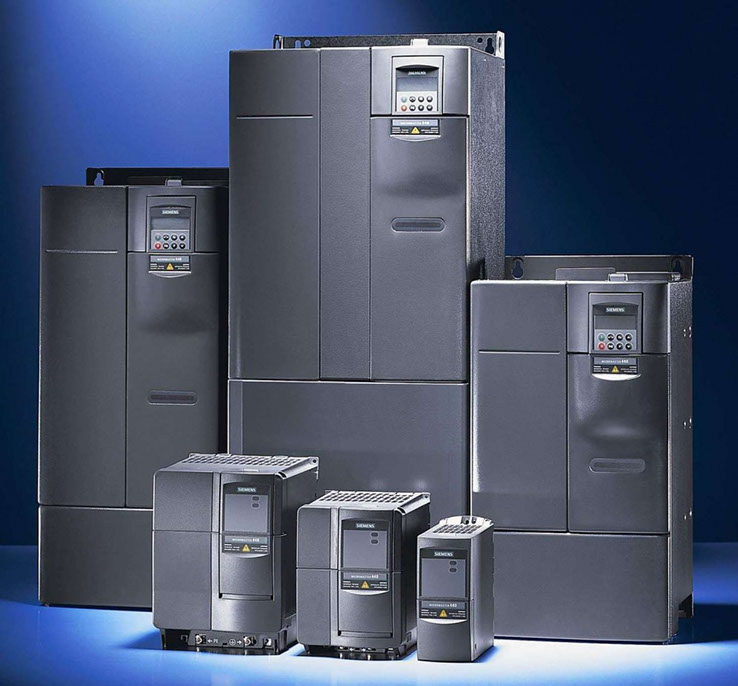

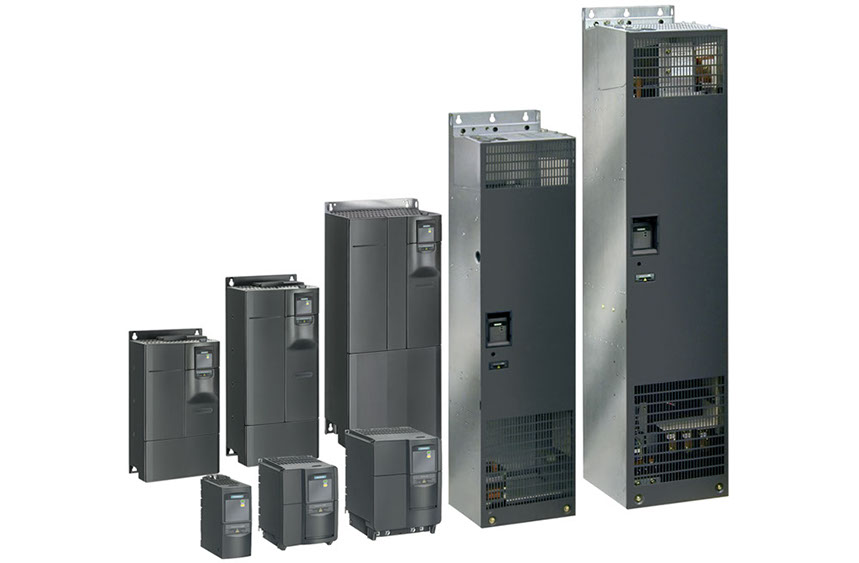

MICROMASTER 440



Birçok geliştirilmiş fonksiyon

Standart hız kontrol cihazı özelliklerinin yanı sıra kapalı çevrim vektör kontrolü sayesinde pozisyon kontrol gibi hassas hız kontrol uygulamalarını başarıyla yerine getirmektedir. Ayrıca dahili dinamik frenleme modülü sayesinde vinç ve asansör gibi rejeneratif yüklerin kontrolünde de etkin bir performans sergilemektedir.

Kulanım Yerleri

Konveyör, fan, pompa, üretim makinaları, vinç ve asansör başlıca kullanım alanlarındandır.

Özellikleri

Standart serilere göre daha geniş ürün yelpazesi; motor güç aralığı 0,12 kW / 250 kW

Daha fazla esneklik

Daha yüksek hassasiyet; düşük frekanslarda yüksek moment hassasiyeti yüksek doğrulukta başlatma/durdurma karakteristiği sağlayan hızlı cevap zamanları

Enkoder modülü sayesinde kapalı çevrim vektör moment kontrolü

Dahili dinamik frenleme modülü ile %100 inverter gücü ile frenleme, kapalı çevrim proses kontrolü için tümleşik PID çevrim kontrolü (katsayıları otomatik ayarlama seçeneği)

MICROMASTER 440 - Teknik Veriler

Gerilim ve Güç Aralıkları

200-240 V, ± 10%, 1 AC, 0.12'den 3 kW'a kadar (0.16 - 4 HP aralığı)

200-240 V, ± 10%, 0.12'den 45 kW'a kadar (0.16 - 60 HP aralığı)

380-480 V, ± 10%, 0.37'den 250'kW'a kadar (0.5 - 350 HP aralığı)

500-600 V, ± 10%, 0.75'den 90 kW'a (1.0 - 125 HP aralığı)

İşletme Sıcaklığı

0.12'den 75 kW'a kadar (0.16 HP - 100 HP aralığı) (CT): -10 °C ve +50 °C aralığı

90'dan 200 kW'a kadar (125 HP - 270 HP aralığı) (CT): 0 °C ve +40 °C aralığı

Süreç Denetimi

Dahili PID Kontrolü

Kontrol Tipleri

Kapalı çevrim vektör kontrol, FCC (Flux Current Control = Akı Akımı Kontrolü), Çoknoktalı Karakteristik (parametrelenebilir V/f Karakteristiği), V/f Karakteristiği

Girişler

6 dijital giriş, 2 analog giriş, 1 PTC/KTY giriş

Çıkışlar

2 analog çıkış, 3 röle çıkışı

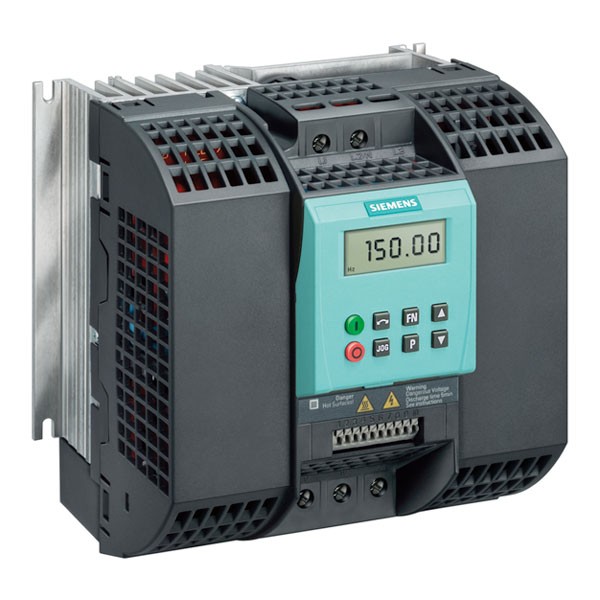

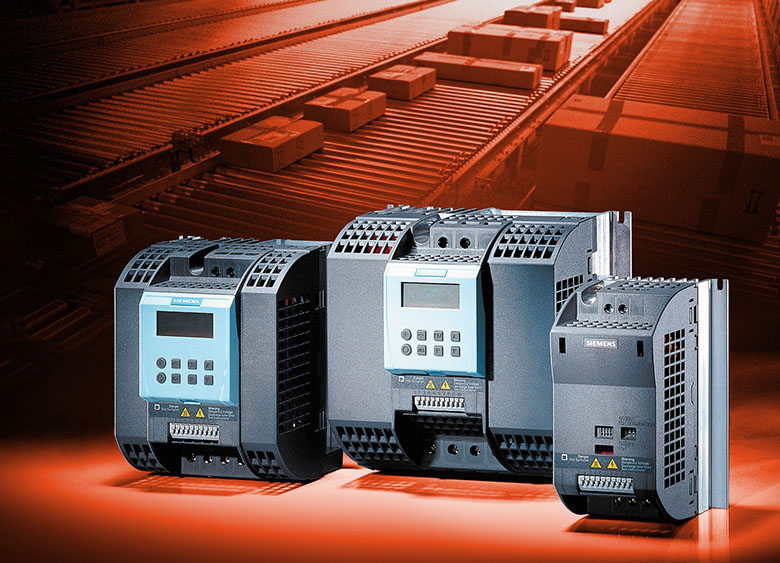

SINAMICS G110

Mükemmel Bir Başlangıç

Kompakt tasarımıyla az yer kaplar



SINAMICS G110 AC motor hız kontrol cihazı, üç farklı kasa büyüklüğü ile 0.12 kW - 3kW (0.16 HP-4 HP) güç aralığında temin edilebilmektedir. En küçük ebatlı A kasasında soğutma doğal konveksiyon ile sağlanır (ayrıca fan yoktur). Cihazın kurulacağı yerin dar olması durumunda kullanılmak üzere soğutucusuz modeli de bulunmaktadır.



Esnek Yapı

SINAMICS G110'un üç dijital girişi, uygulamada ihtiyaç duyulabilecek her türlü esnekliği sağlamak üzere sınırlama olmaksızın programlanabilir. Sinamics G110 üzerindeki entegre DIP anahtarlar, şebeke frekansının kolaylıkla değiştirilmesini sağlayarak cihazın tüm dünyada kolaylıkla kullanılabilmesi imkanını sunar.

Bir kontaktör kadar kolay kurulum ve montaj

SINAMICS G110 motor hız kontrol cihazlarının terminalleri, kontaktörlerdeki gibi kullanıcı dostu bağlantı imkanı sunar ve herhangi bir kapağın yerinden oynatılmasına gerek kalmadan bağlantının tamamlanmasına izin verir.

SINAMICS G110, duvarlara ve panellere ya da DIN-montaj raylarına monte edilebilir. Opsiyonel çıkartılabilir BOP operatör paneli; parametreleme, çalıştırma, değer izleme gibi standart özelliklerinin yanı sıra, bir cihazdan diğerine kolaylıkla parametre kopyalama imkanı sunar.



Hızlı ve sade kurulum

SINAMICS G110'un kurulumu son derece kolaydır. Parametreler ve istediğiniz değerlere atayabileceğiniz giriş/çıkışlar, iki şekilde ayarlanabilir:

SINAMICS STARTER yazılımı ve PC bağlantı kiti kullanarak,

Opsiyonel çıkartılabilir BOP operatör panelini kullanarak. Eğer birkaç Sinamics G110 serisi sürücülere aynı parametreler kaydedilmesi gerekiyorsa, bir defa girilen ayarlar operatör paneli vasıtasıyla diğer inverterlere aktarılabilir.

Kullanım Yerleri

Pompa, fan, üfleyici, konveyör, hareketli reklam panoları, fabrika ve garaj kapı motorlarını sürme işlemleri gibi birçok uygulamada kullanılmaktadırlar.



SINAMICS G110 - Teknik Veriler

Gerilim ve Güç Aralıkları

200-240 V, ± 10%, 1 AC, 0.12'den 3 kW'a kadar (0.16 - 4 HP aralığı)

İşletme Sıcaklığı

-10 °C ve +50 °C aralığı

Kontrol Tipleri

Doğrusal V/f karakteristiği (programlanabilir güçlendirmeler); Karesel V/f karakteristiği; Çok noktalı karalteristik (Programlanabilir V/f karakteristiği)

Girişler

3 dijital giriş,; 2 analog giriş (analog versiyon); 1 RS485 arabirim üzerinden USS protokolü (USS versiyonu)

Çıkışlar

1 optik izole çıkış (opto-coupler)



Özellikleri

Kurulumu, parametre atamaları ve işletimi kolaydır.

Yüksek EMC dayanımına yönelik tasarım

Her tür uygulamaya göre esnek programlama imkanı

Kolay kablo bağlantısı

Analog ve USS varyantları ile ölçeklenebilir fonksiyonellik

Az gürültülü motor işletimi sağlayan yüksek tetikleme frekansları

Opsiyonel temel operatör paneli ile durum bilgileri ve alarm mesajları

50 Hz ya da 60 Hz'deki uygulamaların kolay ayarlanması için DIP anahtarı

RS485 (USS) varyantı veri yolunun kolay sonlandırılabilmesi için DIP anahtarı

RS485 seri arabirimi (sadece USS variantları) ağdaki sürücü sistemine kolay bağlantı

PC bağlantısı ve temel operatör paneli (BOP) için harici seçenekler

Rezonans oluşabilecek frekans aralıklarının kullanılmaması sayesinde makinanın mekanik sisteminin sorunsuz çalışması, 650s'ye kadar değiştirilebilir rampa yükselme ve alçalma süreleri, dönmekte olan motoru yakalama özelliği

Güç kesintisi ya da arızası ardından otomatik başlatma özelliği ile arttılmış tesis sürekliliği

Ani yük değişimlerinde oluşacak sorunlardan korunmak için Hızlı Akım Sınırlama özelliği (FCL)

Hızlı reaksiyonlu uygulamalar için, hızlı, tekrarlamalı dijital giriş yanıt süresi

Yüksek çözünürlüklü 10-bitlik analog giriş kullanılarak hassas hız ayarları yapabilme imkanı (Analog variant)

Durum bilgileri için LED

Dahili A veya B sınıfı EMC filtreleri bulunan modeller

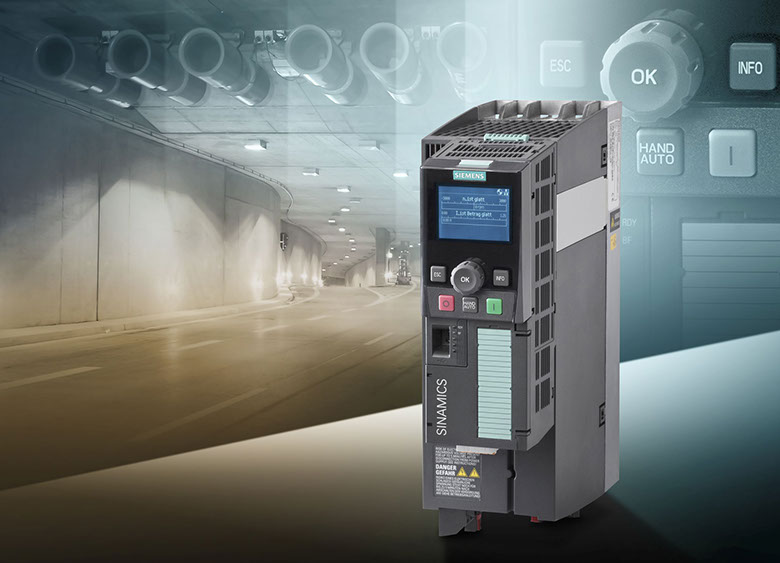

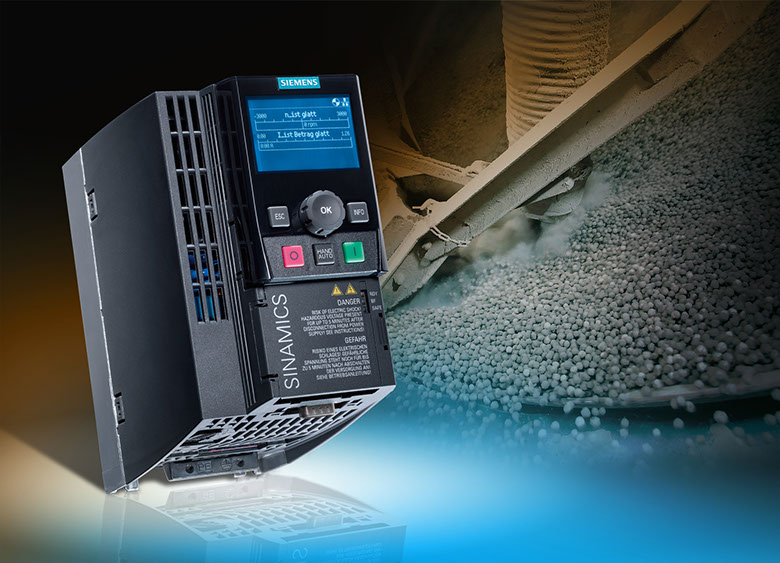

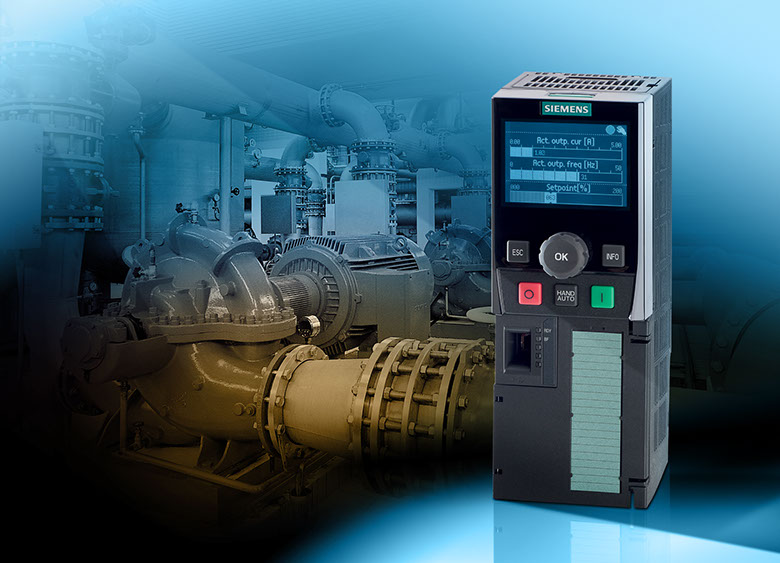

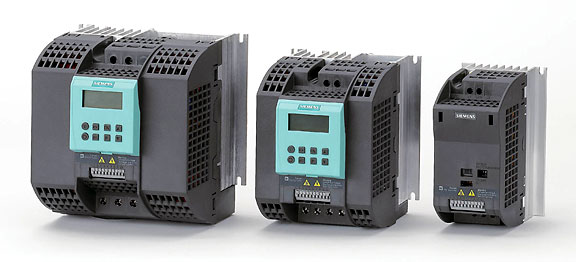

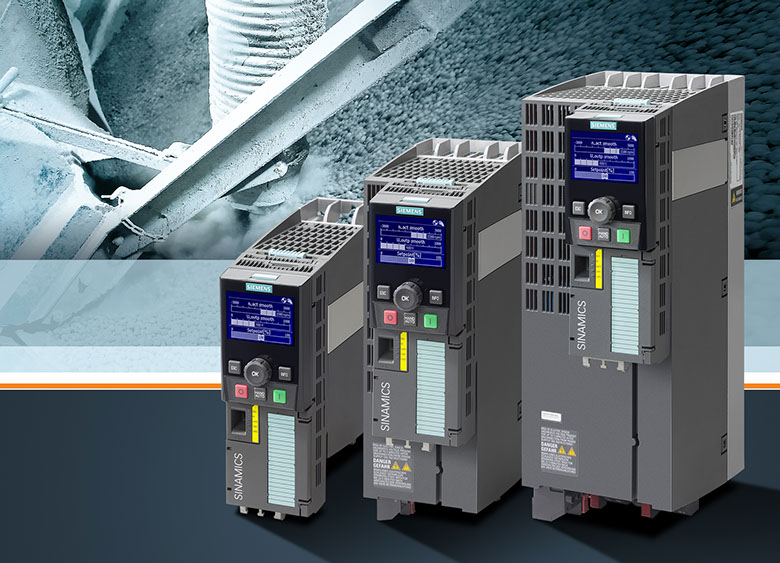

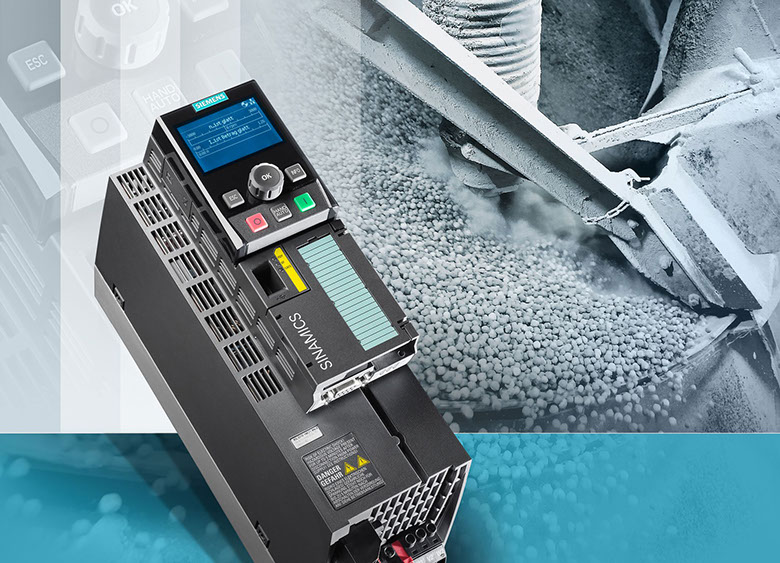

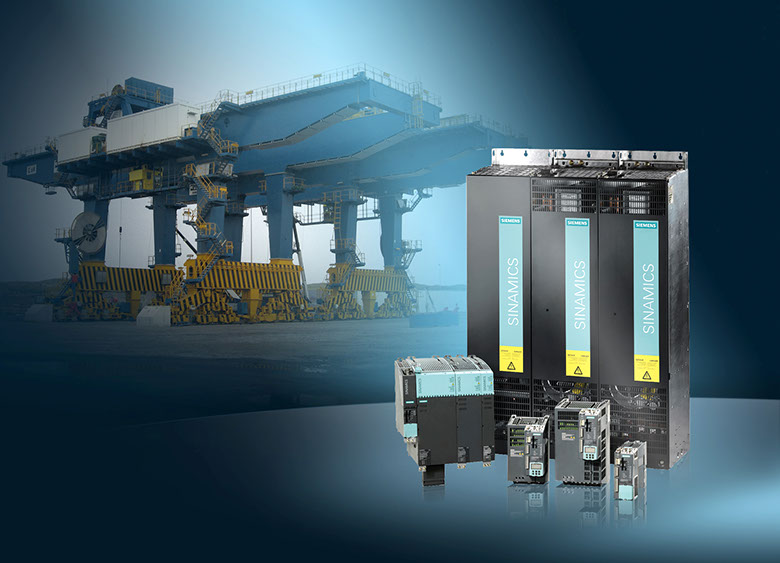

SIEMENS SINAMICS G120 Hız Kontrol Cihazları

Modüler AC Motor Hız Kontrol Ünitesi









SINAMICS G120 serisi hız kontrol cihazları, temel olarak 2 ana kısımdan oluşmaktadır

Kontrol birimi (CU)

Güç modülü (PM)

İstenilen kontrol birimi, güç modülünün üzerine kolayca takılabilir. Güç modülü, 0.37 kW'dan 250 kW'a (VT) kadar güç aralığında bulunmaktadır.

SIZER ve STARTER gibi yazılımlarla programlama yapılabildiği gibi, temel operatör paneli (BOP) kullanılarak da cihaza kumanda etmek mümkündür. Ayrıca MMC kart yardımı ile mevcut veriler başka bir sürücüye kolayca taşınabilir.

Sinamics G120 PM240 güç modülü, dahili frenleme ünitesinin üst sınırını 132 kW'a kadar taşırken Rejeneratif özelliğe sahip PM250 güç modülü, frenleme esnasında ortaya çıkan enerjiyi frenleme direncine ihtiyaç duymadan tekrardan şebekeye geri verebilecek giriş güç katı teknolojisine sahiptir. Ayrıca SINAMICS G120 PM250 güç modülleri, tüm güçlerde %100 REJENERATİF çalışmaya uygun olup vinç, asansör, aşağı yönlü konveyör gibi yerçekimine karşı ve/veya yüksek ataletli yüklerin daha kısa sürelerde durdurulması gibi yüklerde ortaya çıkacak frenleme direnci ihtiyacına gerek olmaksızın, dirençte yakılarak havaya atılacak bu enerjiyi, cihazın beslemesi üzerinden şebekeye geri vermek suretiyle çok ciddi bir enerji tasarrufu imkanı sunmaktadır.



SINAMICS G120 - PM240/PM250 Güç Modülleri Teknik Veriler

Gerilim Aralıkları

380-480 V, 3AC , ± 10%

İşletme Sıcaklığı

Aşırı yük koşullarında: -10 °C ve +50 °C aralığında güç kayıpsız

Normal yük koşullarında: -10 °C ve +40 °C aralığında güç kayıpsız

Giriş frekansı

47-63 Hz

Çıkış frekansı

0-650 Hz (V/f kontrol)

0-200 Hz (Vektör kontrol)

Aşırı Yüklenebilirlik



300s'lik peryotta 3 s boyunca nominal akımın 2 katına, 57 s ise nominal akımın 1.5 katına kadar (Ağır yük koşullarında)

300s'lik peryotta 3 s boyunca nominal akımın 1.5 katına, 57 s ise nominal akımın 1.1 katına kadar (Normal yük koşullarında)



Kontrol Modülü Teknik Özellikleri
